商品の詳細:
|
| 次元: | 10×10.5mm² | 厚さ: | 350 ±25µm |
|---|---|---|---|
| 製品名: | GaNの単結晶の基質 | 弓: | - 10µmの≤の弓≤ 10µm |
| マクロ欠陥密度: | 0cm⁻ ² | 使用可能な区域: | > 90% （端の排除） |
| ハイライト: | Un Doped GaN Epitaxial Wafer、単結晶 n 型ウェーハ、10 x 10.5 mm2 GaN Epitaxial Wafer,single crystal n type wafer,10 x 10.5 mm2 GaN Epitaxial Wafer |
||

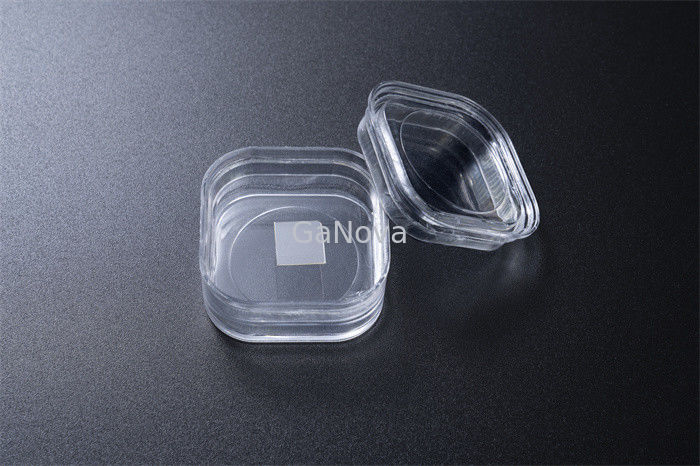

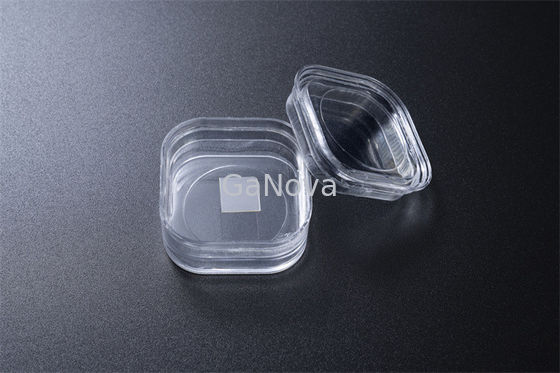

10*10.5mm² C面 アンドープn型自立GaN単結晶基板 抵抗率 < 0.1Ω・cm パワーデバイス/レーザー
概要
窒化ガリウム（GaN）基板は、高品質の単結晶基板です。独自のHVPE製法と独自に長年培ってきたウェーハ加工技術で作られています。結晶性が高く、均一性が良く、表面品質に優れているのが特徴です。GaN基板は、LDアプリケーション（紫、青、緑）に使用されます。
さらに、電力・高周波電子デバイス用途への開発も進んでいます。
| 10×10.5mm2自立GaN基板 | ||||
| アイテム | GaN-FS-CU-S10 | GaN-FS-CN-S10 | GaN-FS-C-SI-S10 |
備考： |
| 寸法 | 10×10.5mm2 | |||
| 厚さ | 350±25μm | |||
| オリエンテーション | C面(0001) M軸方向へのオフ角 0.35 ±0.15° | |||
| 伝導タイプ | N型 | N型 | 半絶縁 | |
| 比抵抗(300K) | < 0.1Ω・cm | < 0.05Ω・cm | > 106Ω・cm | |
| TTV | ≦10μm | |||
| 弓 | - 10 µm ≤ BOW ≤ 10 µm | |||
| Ga面の表面粗さ | < 0.2 nm (研磨済み) または < 0.3 nm (エピタキシーのための研磨および表面処理) |
|||
| N面の表面粗さ | 0.5～1.5μm オプション: 1~3 nm (ファイングラウンド);< 0.2 nm (研磨済み) |
|||
| 転位密度 | 1×10から5～3×106cm-2(CLで計算)* | |||
| マクロ欠陥密度 | 0cm-2 | |||
| 使用可能面積 | > 90% (エッジ除外) | |||
| パッケージ | クラス 100 のクリーン ルーム環境で、窒素雰囲気下で 6 個の PCS コンテナーにパッケージ化されています。 | |||
*中国の国家規格 (GB/T32282-2015)
