GaNの単結晶の基質

GaNの単結晶の基質
GaNの単結晶の基質

大画像 :  GaNの単結晶の基質

商品の詳細:
起源の場所: 蘇州中国
ブランド名: GaNova
証明: UKAS/ISO9001:2015
モデル番号: JDCD01-001-020
お支払配送条件:

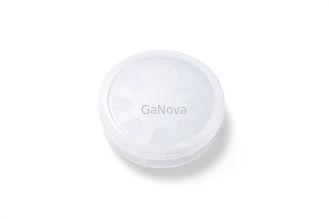

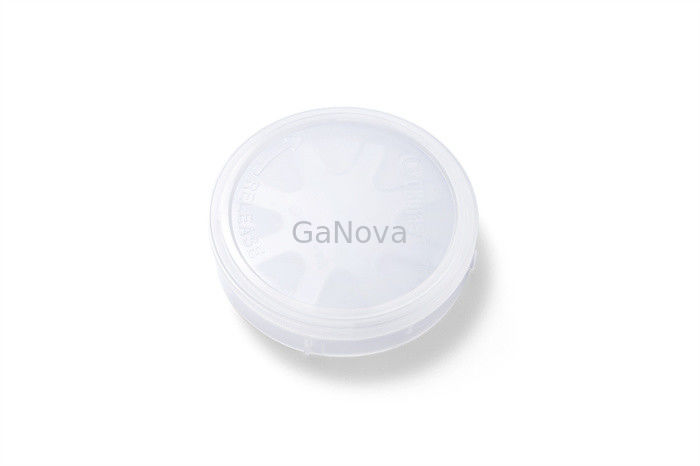

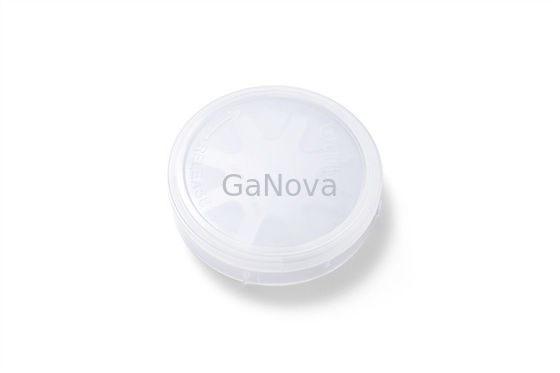

パッケージの詳細: クラス10000のクリーンルーム環境での真空パック、6枚入りカセットまたは枚葉容器。
受渡し時間: 3-4 週日
支払条件: T/T
供給の能力: 10000pcs/Month

GaNの単結晶の基質

説明
製品名: N-GaNの2インチの支えがない基質 次元: 50.0 ±0.3mm
厚さ: 400 ± 30μm オリエンテーションの平たい箱: (1 - 100) ±0.1˚の12.5の± 1mm
TTV: ≤ 10µm 弓: ≤ 20μm
ハイライト:

GaN単結晶基板、ganエピウェーハ400um、UKAS単結晶基板

,

gan epi wafer 400um

,

UKAS Single Crystal Substrate

2inch C面Siドープn型GaN自立単結晶基板 比抵抗<0.05Ω・cm パワーデバイス/レーザーウエハー




概要
これらのデバイスを製造するために使用される主要な方法の 1 つは、1015 cm-3 以下のオーダーの低い残留不純物濃度で GaN を軽く n 型ドーピングすることです。集中的な研究努力にもかかわらず、未成熟なエピタキシャル成長プロセスのために、GaNベースのパワーデバイスの性能は不十分なままです。



2インチ自立N-GaN基板




生産レベル(P)



Res時間(R)



ダミー(D)





GaNの単結晶の基質 0

ノート:

(1) 5 点: 5 つの位置のミスカット角度は 0.55 ±0.15 です。o

(2) 3 点: 位置 (2、4、5) のミスカット角度は 0.55 ± 0.15o

(3) 使用可能領域: 周辺およびマクロ欠陥 (穴) の除外

P+ P P-
アイテム GaN-FS-CN-C50-SSP
寸法 50.0±0.3mm
厚さ 400±30μm
オリフラ (1-100) ±0.1o12.5±1mm
TTV ≦15μm
≦20μm
抵抗率 (300K) N型(Siドープ)は≦0.02Ω・cm
Ga面の表面粗さ ≤ 0.3 nm (研磨およびエピタキシーの表面処理)
N面の表面粗さ 0.5~1.5μm(片面研磨)
C 面 (0001) M 軸方向のオフ角度 (ミスカット角度)

0.55±0.1o

(5点)

0.55±0.15o

(5点)

0.55±0.15o

(3点)

貫通転位密度 ≦7.5×105cm-2 ≤3×106cm-2
中央の Ф47 mm の穴の数と最大サイズ 0 ≤ 3@1000 μm ≤ 12@1500 μm ≤ 20@3000 μm
使用可能面積 > 90% >80% >70%
パッケージ 枚葉容器にクリーンルームで包装







私たちに関しては

私たちは、さまざまな材料をウェーハ、基板、およびカスタマイズされた光学ガラス部品に加工することを専門としています。これらの部品は、エレクトロニクス、光学、オプトエレクトロニクス、および他の多くの分野で広く使用されています。また、国内外の多くの大学、研究機関、企業と緊密に連携し、研究開発プロジェクト向けにカスタマイズされた製品とサービスを提供しています。私たちの良い評判によって、すべてのお客様と協力関係を維持することが私たちのビジョンです。





よくある質問

Q: あなたは商社ですか、それともメーカーですか?
私たちは工場です。
Q:納期はどのくらいですか?
通常、在庫がある場合は3~5日です。
または、商品が在庫にない場合は、数量に応じて7〜10日です。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか?
はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
お支払い <=5000USD、100% 前払い。
Paymen >=5000USD、前もって 80% T/T、shippment の前のバランス。
