商品の詳細:
|
密度(g/cm3): | 3.515 | 製品名: | CVDダイヤモンド基板 |
---|---|---|---|
摩擦係数: | 0.1 | 熱伝導率(300K、Wm・K): | 1000~2000年 |
屈折率(590nm): | 2.4 | 軽い伝送: | 225nm~遠赤外線 |
ハイライト: | 電子グレード CVD ダイヤモンド基板、単結晶基板、CVD ダイヤモンド基板 0.3 mm,single crystal substrates,CVD Diamond Substrates 0.3mm |
ホールモビリティ 3800 cm2/V・S 電子グレード単結晶ダイヤモンド 比誘電率 5.5

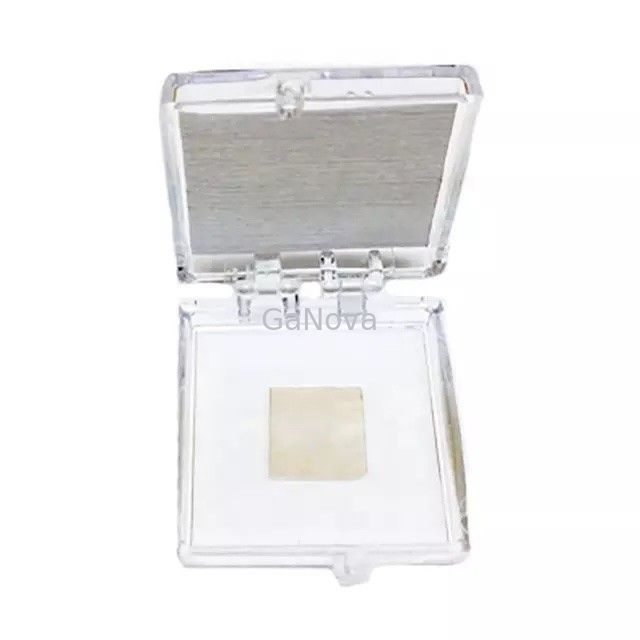

3*3mm²*0.3mm 電子グレード単結晶ダイヤモンド、N含有量<100ppb、ヒートシンク用XRD<0.015º
概要
対照的に、CVD 成長は、より穏やかな温度で、周囲条件よりも低い圧力で、平衡から遠く離れて発生します。気相化学を含むダイヤモンド CVD の一般的な側面、気相活性化のためのさまざまな技術的アプローチ、およびリアクター設計が要約されています。電子アプリケーションに必要な単結晶ダイヤモンド ウェーハに向けて 2 つの競合するアプローチがあります。
仕様
プロパティ | 合成ダイヤモンド | |
密度(g/cm3) | 3.515 | 固有のプロパティ |
ヤング率(PGa) | 1050 |
機械的性質 |
硬度(PGa) |
70~120単結晶 60~100多結晶 |
|
破断強度 |
2.5-3G単結晶 200-1100MPa 多結晶 |
|
破壊靭性(MPa・m1/2) | 1~8 | |
摩擦係数 | 0.1 | |
熱伝導率(300K、Wm・K) | 1000~2000年 | 熱特性 |
熱膨張係数(×10-6/℃) | 1(室温) | |
屈折率(590nm) | 2.4 | 光学特性 |
光透過率 | 225nm~遠赤外線 | |
バンドギャップ幅(ev) | 5.47 | 電気特性 |
抵抗率(Ω・cm) | >1010 | |
電子移動度(cm2/V·s) | 4500 | |
穴移動度(cm2/V·s) | 3800 | |
誘電率 | 5.5 | 誘電特性 |
誘電損失 | <2×10-4 |
