商品の詳細:
|
| 製品名: | CVDダイヤモンド基板 | 破壊靭性(MPa・m1/2): | 1~8 |
|---|---|---|---|
| 摩擦係数: | 0.1 | 熱伝導率(300K、Wm・K): | 1000~2000年 |
| 軽い伝送: | 225nm～遠赤外線 | バンドギャップ幅(ev): | 5.47 |
| 抵抗率(Ω・cm): | ＞10¹º | 電子移動度(cm2/V・S): | 4500 |
| ハイライト: | 電子級 シングルクリスタルダイヤモンド,10*10mm2*0.3mm シングルクリスタルダイヤモンド |
||

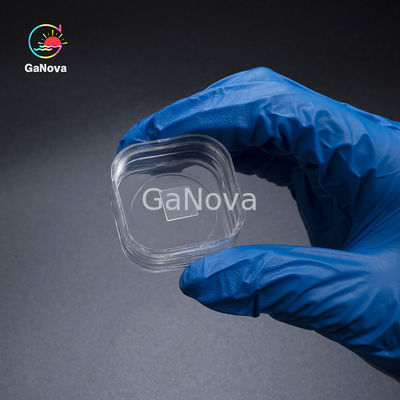

10*10mm2*0.3mmの電子等級の単結晶のダイヤモンド、N内容<100ppb>
概観
Single-crystalダイヤモンドのウエファーは両方の重大な前進を5Gコミュニケーションおよび衛星に使用するRF力の技術可能にする;電気自動車で使用されるパワー エレクトロニクスでと同様。
CVDは新しいダイヤモンドを形作るためにダイヤモンドの始動機のまわりで積む炭素原子に「化学気相堆積を」、メタンのような天燃ガスを破壊するプロセス意味する。処理は着色を除去するために水晶が熱および圧力処置を経る真空槽に起こる。
指定
| 特性 | 総合的なダイヤモンド | |
| 密度（g/cm3） | 3.515 | 本質的な特性 |
| ヤングの係数（ギャップ） | 1050 |
機械特性 |
| 硬度（ギャップ） |
70~120single水晶 多結晶性60~100 |
|
| 破損強さ |
2.5-3GPasingle水晶 多結晶性200-1100MPa |
|
| ひびの靭性（MPa·m1/2） | 1~8 | |
| Firction係数 | 0.1 | |
| 熱伝導性（300K、Wm·K） | 1000~2200 | 熱特性 |
| （×10-6/℃）熱膨張率 | 1 （室温） | |
| Rerfractiveの索引（590nm） | 2.4 | 光学的性質 |
| 軽い伝送 | 遠赤外線への225nm | |
| バンド ギャップの幅（ev） | 5.47 | 電気特性 |
| 抵抗（Ω·cm） | >1010 | |
| 電子移動度（cm2/V·S） | 4500 | |
| 正孔移動度（cm2/V·S） | 3800 | |
| 比誘電率 | 5.5 | 誘電性の特性 |
| 誘電性損失 | <2×10-4 |
