商品の詳細:
|
| 密度(g/cm3): | 3.515 | ヤング率(PGa): | 1050 |
|---|---|---|---|
| 製品名: | CVDダイヤモンド基板 | 屈折率(590nm): | 2.4 |
| 軽い伝送: | 225nm～遠赤外線 | バンドギャップ幅(ev): | 5.47 |
| 抵抗率(Ω・cm): | ＞10¹º | 電子移動度(cm2/V・S): | 4500 |
| ハイライト: | CVDダイヤモンド基板,CVD ダイヤモンド 基板 007 |
||

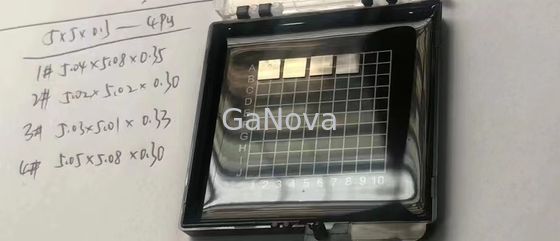

JDCD05-001-007 CVDのダイヤモンドの基質
概観
ダイヤモンドは頻繁に他の材料と比較される極度な特性を表わす独特な材料である。前に約30年発見されて、血しょう高められた化学気相堆積（CVD）の水素の使用はさまざまな基質材料のフィルムの形態のダイヤモンドの成長そしてコーティングを可能にした。
指定
| 特性 | 総合的なダイヤモンド | |
| 密度（g/cm3） | 3.515 | 本質的な特性 |
| ヤングの係数（ギャップ） | 1050 |
機械特性 |
| 硬度（ギャップ） |
70~120single水晶 多結晶性60~100 |
|
| 破損強さ |
2.5-3GPasingle水晶 多結晶性200-1100MPa |
|
| ひびの靭性（MPa·m1/2） | 1~8 | |
| Firction係数 | 0.1 | |
| 熱伝導性（300K、Wm·K） | 1000~2200 | 熱特性 |
| （×10-6/℃）熱膨張率 | 1 （室温） | |
| Rerfractiveの索引（590nm） | 2.4 | 光学的性質 |
| 軽い伝送 | 遠赤外線への225nm | |
| バンド ギャップの幅（ev） | 5.47 | 電気特性 |
| 抵抗（Ω·cm） | >1010 | |
| 電子移動度（cm2/V·S） | 4500 | |
| 正孔移動度（cm2/V·S） | 3800 | |
| 比誘電率 | 5.5 | 誘電性の特性 |
| 誘電性損失 | <2×10-4 |
