商品の詳細:
|
| 厚さ: | 430±10μm | フラットエッジ幅: | 16±1.0mm |
|---|---|---|---|
| TTV: | ≦5μm | 弓: | ≤-8~0μm |
| 表面粗さ: | ≤0.25nm | 裏面粗さ: | 0.8～1.2μm |
| ハイライト: | UKASはサファイアの基質を模造した,al2o3基質430um,模造されたサファイアの基質OEM |
||

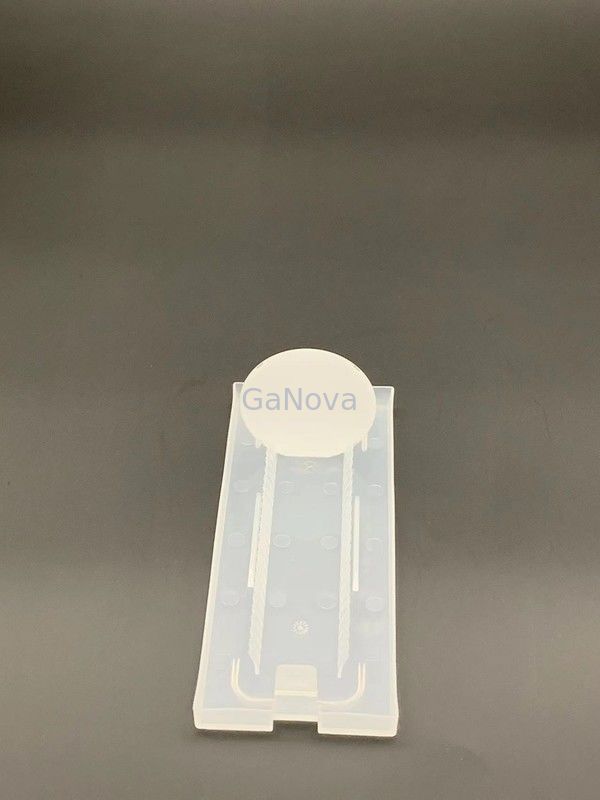

50.80±0.10mm模造されたサファイアの基質の平らな端の角度A-Plane±0.2o
2inchはサファイアの基質、LEDの破片、基質材料を模造した
模造サファイアの基質の技術のGaNベースのLEDsの効力の強化は両方の改善に一般に軽い抽出の効率および内部量子効率帰因する。サファイアの基質で作成される規則的なパターンはGaN/サファイア インターフェイスで総内面反射の効果を妨害する。
| 2inchはサファイアの基質を模造した | ||
| 項目 | Al2 O3 |
|
| 次元 | 50.80±0.10mm | |
| 厚さ | 430±10μm | |
| 平らな端の幅 |
16±1.0mm |
|
| 平らな端の角度 | A-plane±0.2o | |
| TTV | ≤5μm | |
| 弓 | ≤-8~0μm | |
| 前部表面の粗さ | ≤0.25nm | |
| 背部表面の粗さ | 0.8~1.2μm | |
| 端 | 円形 | |
| レーザーの作成 | ||
私達について
私達は電子工学、光学、opto電子工学および他の多くの分野で広く利用されたウエファー、基質およびカスタマイズされた光学ガラスparts.componentsにいろいろな材料を処理することを専門にする。私達はまた多くの国内を密接に使用して、海外大学、研究所および会社はR & Dのプロジェクトに、カスタマイズされた製品とサービスを提供する。それは私達のよい評判によって私達のすべての顧客との協同のよい関係の維持へ私達の視野である。
FAQ
Q:あなた商事会社または製造業者はであるか。
私達は工場である。
Q:どの位あなたの受渡し時間はあるか。
通常それは商品が在庫にあれば3-5日である。
またはそれは量に従って商品が在庫になければ7-10日、それあるである。
Q:サンプルを提供するか。それまたは余分は自由にあるか。
はい、私達は自由電荷のためのサンプルを提供できたが、貨物の費用を支払わない。
Q:あなたの支払い条件は何であるか。
支払の <>
支払>=5000USD、先立って80% T/T、郵送物の前のバランス。
