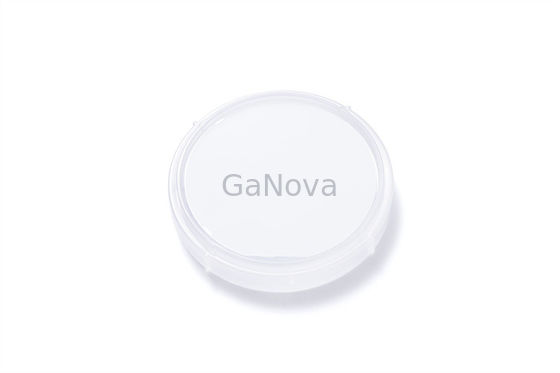

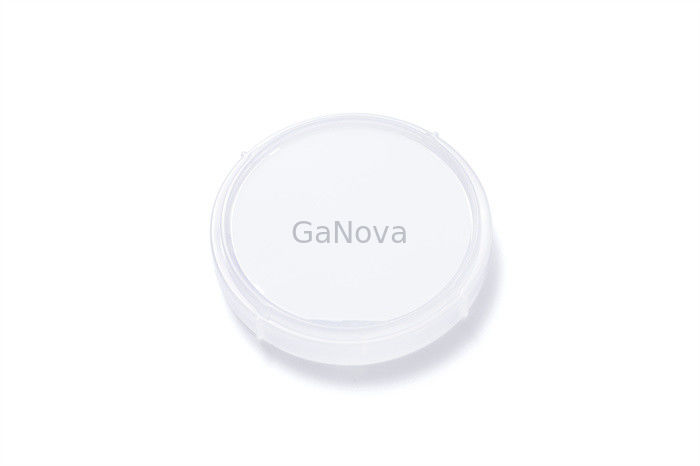

平面パターン化サファイア基板 BOW -8 - 0μm エッジ ラウンド

平面パターン化サファイア基板 BOW -8 - 0μm エッジ ラウンド
平面パターン化サファイア基板 BOW -8 - 0μm エッジ ラウンド

大画像 :  平面パターン化サファイア基板 BOW -8 - 0μm エッジ ラウンド

商品の詳細:
起源の場所: 蘇州中国
ブランド名: GaNova
証明: UKAS/ISO9001:2015
モデル番号: JDCD09-001-001
お支払配送条件:
最小注文数量: 1
パッケージの詳細: クラス10000のクリーンルーム環境での真空パック、25枚入りカセットまたは枚葉容器。
支払条件: T/T

平面パターン化サファイア基板 BOW -8 - 0μm エッジ ラウンド

説明
次元: 50.80±0.10mm 厚さ: 430±10μm
フラットエッジ幅: 16±1.0mm フラットエッジ角度: A面±0.2°
TTV: ≦5μm 弓: ≤-8~0μm
表面粗さ: ≤0.25nm 裏面粗さ: 0.8~1.2μm
ハイライト:

パターン化されたサファイア基板、BOW -8um サファイア素材、パターン化されたサファイア基板エッジ ラウンド

,

BOW -8um sapphire material

,

Patterned Sapphire Substrates Edge Round

A面±0.2oパターン化されたサファイア基板 BOW ≤-8~0μm エッジ ラウンド





パターン化されたサファイア基板上に LED を形成することは、そのようなデバイスを製造するための最も費用対効果の高い方法です。これらの LED は、正規化された高いエレクトロルミネッセンス強度と高い光抽出効率を示します。

さらに、パターン化されたウェーハは、欠陥密度と全反射損失を低減します。これらの利点により、メーカーによる窒化物半導体ベースの LED の採用が促進されています。





2インチパターンサファイア基板
アイテム アル23





平面パターン化サファイア基板 BOW -8 - 0μm エッジ ラウンド 0



















寸法 50.80±0.10mm
厚さ 430±10μm
フラットエッジ幅



16±1.0mm

フラットエッジ角度 A面±0.2o
TTV ≦5μm
≤-8~0μm
表面粗さ ≤0.25nm
裏面粗さ 0.8~1.2μm
ラウンド
レーザー加工 戻る



私たちに関しては

私たちは、さまざまな材料をウェーハ、基板、およびカスタマイズされた光学ガラス部品に加工することを専門としています。これらの部品は、エレクトロニクス、光学、オプトエレクトロニクス、および他の多くの分野で広く使用されています。また、国内外の多くの大学、研究機関、企業と緊密に連携し、研究開発プロジェクト向けにカスタマイズされた製品とサービスを提供しています。私たちの良い評判によって、すべてのお客様と協力関係を維持することが私たちのビジョンです。





よくある質問

Q: あなたは商社ですか、それともメーカーですか?
私たちは工場です。
Q:納期はどのくらいですか?
通常、在庫がある場合は3~5日です。
または、商品が在庫にない場合は、数量に応じて7〜10日です。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか?
はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
お支払い <=5000USD、100% 前払い。
Paymen >=5000USD、前もって 80% T/T、shippment の前のバランス。
