商品の詳細:
|
| 次元: | 50.80±0.10mm | 厚さ: | 430±10μm |
|---|---|---|---|
| フラットエッジ幅: | 16±1.0mm | TTV: | ≦5μm |
| 弓: | ≤-8~0μm | 表面粗さ: | ≤0.25nm |
| ハイライト: | 模造された磨かれたサファイアの基質,6インチのサファイアのウエファー,50.80mmの磨かれたサファイアの基質 |
||
次元の50.80±0.10mm模造されたサファイアの基質の厚さ430±10μm

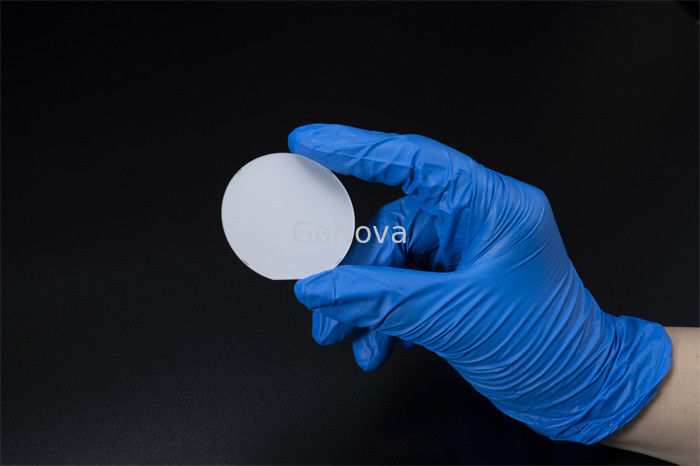

2inchはサファイアの基質、LEDの破片、基質材料を模造した
模造されたサファイアの基質（PSS）はGaNにに使用するマイクロ模造されたサファイアの基質基づかせていた発光ダイオード（LEDS）をである。PSSはGaNの層の転位密度を減らし、軽い抽出の効率を高め、そしてLEDs'の明るさを高める。
特徴:
ナノ スケール パターンは利用できる
ドーム、柱または棒のタイプは利用できる
注文パターンは歓迎されている
| 2inchはサファイアの基質を模造した | ||
| 項目 | Al2O3 |
|
| 次元 | 50.80±0.10mm | |
| 厚さ | 430±10μm | |
| 平らな端の幅 |
16±1.0mm |
|
| 平らな端の角度 | A-plane±0.2o | |
| TTV | ≤5μm | |
| 弓 | ≤-8~0μm | |
| 前部表面の粗さ | ≤0.25nm | |
| 背部表面の粗さ | 0.8~1.2μm | |
| 端 | 円形 | |
| レーザーの作成 | ||
