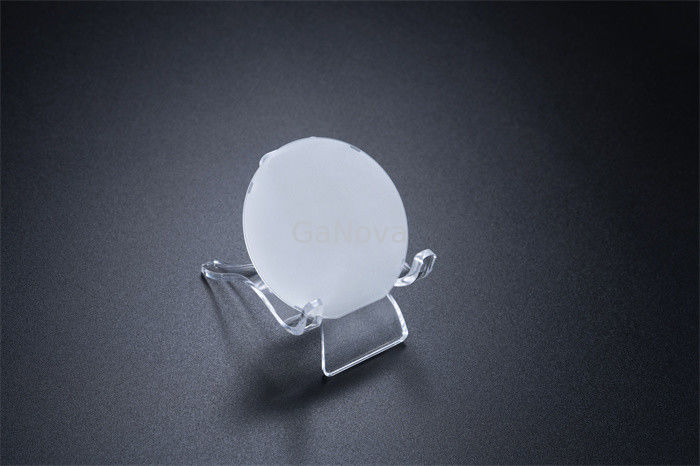

パターン付き 2インチ サファイア基板 LEDチップ基板 50.80mm

2インチパターンサファイア基板、LEDチップ、基板材料

パターン化されたサファイア基板 (PSS) が製造され、GaN ベースの LED で使用され、GaN の結晶欠陥を減らして内部量子効率を高めます。また、反射領域を増やすことで外部量子効率を向上させることもできます。

シリコンのヘテロエピタキシャル堆積には、Ｒ面サファイア基板が好ましい。半導体、マイクロ波、およびマイクロエレクトロニクス IC アプリケーションの製造に使用されます。

私たちに関しては

私たちは、さまざまな材料をウェーハ、基板、およびカスタマイズされた光学ガラス部品に加工することを専門としています。これらの部品は、エレクトロニクス、光学、オプトエレクトロニクス、および他の多くの分野で広く使用されています。また、国内外の多くの大学、研究機関、企業と緊密に連携し、研究開発プロジェクト向けにカスタマイズされた製品とサービスを提供しています。私たちの良い評判によって、すべてのお客様と協力関係を維持することが私たちのビジョンです。

よくある質問

Q: あなたは商社ですか、それともメーカーですか?
私たちは工場です。
Q：納期はどのくらいですか？
通常、在庫がある場合は3～5日です。
または、商品が在庫にない場合は、数量に応じて7〜10日です。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか？
はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
お支払い <=5000USD、100% 前払い。
Paymen >=5000USD、前もって 80% T/T、shippment の前のバランス。
