商品の詳細:
|
密度(g/cm3): | 3.515 | ヤング率(PGa): | 1050 |
---|---|---|---|
製品名: | CVDダイヤモンド基板 | 破壊靭性(MPa・m1/2): | 1~8 |
熱伝導率(300K、Wm・K): | 1000~2000年 | 軽い伝送: | 225nm~遠赤外線 |
ハイライト: | 0.3mmの単結晶のダイヤモンド,化学気相堆積の基質,単結晶のダイヤモンド225nm |

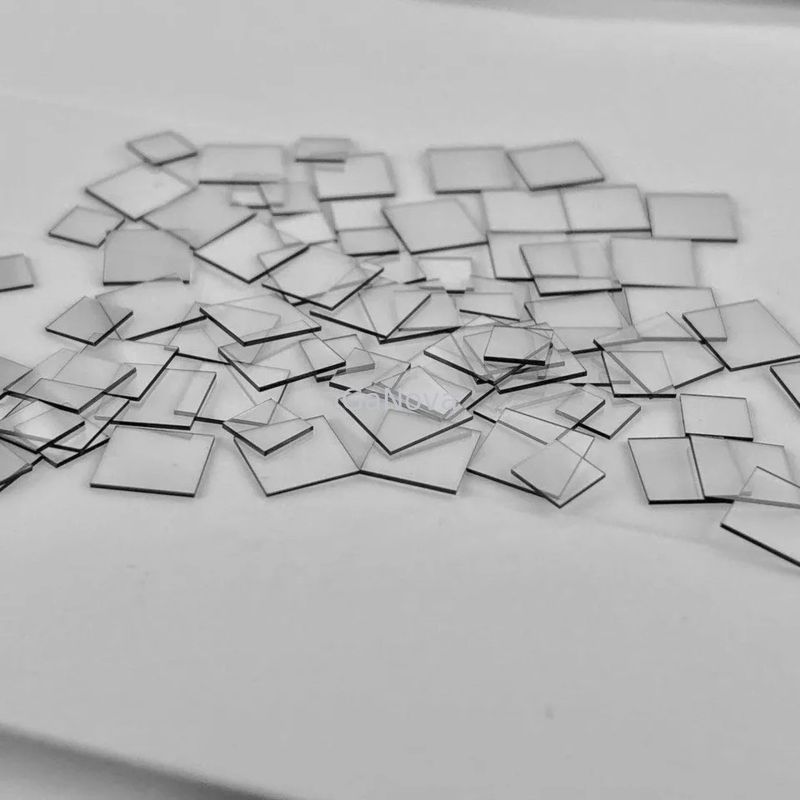

3*3mmの² *0.3mmの遠赤外線への電子等級の単結晶のダイヤモンド225nm
3*3mmの² *0.3mmの電子等級の単結晶のダイヤモンド、N内容<100ppb>
概観
優秀で物質的な特性の独特な組合せ、ダイヤモンドが原因で頻繁に強力な電子工学のための最終的な半導体材料と言われる。ウエファー サイズの電子等級の単結晶の欠乏は装置開発のための重大なネックおよび工業プロセスへのそれに続く移動と常にして考慮された。最後の年にわたって、重要な進歩は古典的な高圧高温(HPHT)方法と特に代わりとなる化学気相堆積(CVD)の技術のためになされた。
指定
特性 | 総合的なダイヤモンド | |
密度(g/cm3) | 3.515 | 本質的な特性 |
ヤングの係数(PGa) | 1050 |
機械特性 |
硬度(PGa) |
70~120single水晶 多結晶性60~100 |
|
破損強さ |
2.5-3GPasingle水晶 多結晶性200-1100MPa |
|
ひびの靭性(MPa·m1/2) | 1~8 | |
Firction係数 | 0.1 | |
熱伝導性(300K、Wm·K) | 1000~2000 | 熱特性 |
(×10-6/℃)熱膨張率 | 1 (室温) | |
Rerfractiveの索引(590nm) | 2.4 | 光学的性質 |
軽い伝送 | 遠赤外線への225nm | |
バンド ギャップの幅(ev) | 5.47 | 電気特性 |
抵抗(Ω·cm) | >1010 | |
電子移動度(cm2/V·s) | 4500 | |
正孔移動度(cm2/V·s) | 3800 | |
比誘電率 | 5.5 | 誘電性の特性 |
誘電性損失 | <2×10-4 |
私達について
私達は電子工学、光学、opto電子工学および他の多くの分野で広く利用されたウエファー、基質およびカスタマイズされた光学ガラスparts.componentsにいろいろな材料を処理することを専門にする。私達はまた多くの国内を密接に使用して、海外大学、研究所および会社はR & Dのプロジェクトに、カスタマイズされた製品とサービスを提供する。それは私達のよい評判によって私達のすべての顧客との協同のよい関係の維持へ私達の視野である。
FAQ
Q:あなた商事会社または製造業者はであるか。
私達は工場である。
Q:どの位あなたの受渡し時間はあるか。
通常それは商品が在庫にあれば3-5日である。
またはそれは量に従って商品が在庫になければ7-10日、それあるである。
Q:サンプルを提供するか。それまたは余分は自由にあるか。
はい、私達は自由電荷のためのサンプルを提供できたが、貨物の費用を支払わない。
Q:あなたの支払い条件は何であるか。
支払の <>
支払>=5000USD、先立って80% T/T、郵送物の前のバランス。
