| 製品名: | DAD3350 オートマチックダイシングソー | 最大。ワークサイズ: | Φ8インチ（250mm×250mm、Φ300mmユーザー指定仕様） |
|---|---|---|---|
| 適用: | 1.8kW、2.2kW | 機械重量: | 約。 1,200kg |
| X軸切削範囲: | 260mm | X軸 切削速度: | 0.1 ～ 600mm/秒 |
| ハイライト: | X軸ウエハーダイシングマシン、ウエハー自動ダイシングソー、ウエハーダイシングマシン260mm,Wafer automatic dicing saw,Wafer Dicing Machine 260mm |
||

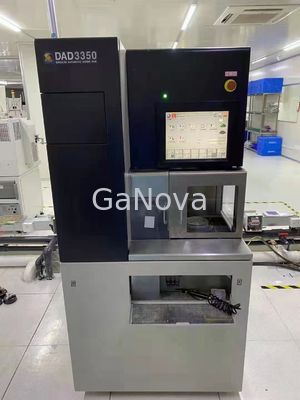

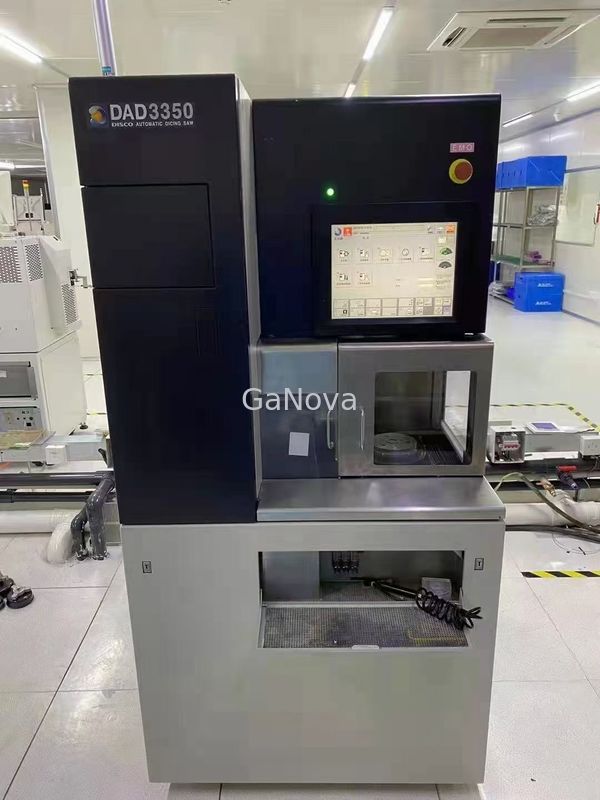

DAD3350 ウエハーダイシングマシン 自動ダイシングソー 1.8kW、2.2kW
プロセス管理
オートアライメント、オートフォーカス、オートカーフチェックなどの画像認識機能を搭載し、設備の生産性を向上。また、エアブロー機構やコンタミ防止用のレンズシャッターを搭載しています。オプションとして、低倍率の顕微鏡を追加してラフな位置合わせを行うことができます。状態監視により、加工状態や各種状態を随時把握できます。切断水の流れを制御するオンスクリーン切断水管理システムなど、高度なプロセス制御機能をオプションとして追加できます。
仕様
|
仕様 |
ユニット |
1.8kW |
2.2kW |
|
|---|---|---|---|---|
|
最大。ワークサイズ |
- |
Φ8インチ（250mm×250mm、Φ300mmユーザー指定仕様） |
||
|
X軸 |
切削範囲 |
んん |
260 |
|
|
切削速度 |
mm/秒 |
0.1 ～ 600 |
||
|
Y軸 |
切削範囲 |
んん |
260 |
|
|
インデックスステップ |
んん |
0.0001 |
||
|
インデックスの位置決め精度 |
んん |
0.002/260 |
||
|
Z軸 |
最大。脳卒中 |
んん |
32.2 |
31.4 |
|
移動解像度 |
んん |
0.00005 |
||
|
繰り返し精度 |
んん |
0.001 |
||
|
θ軸 |
最大。回転角度 |
度 |
380 |
|
|
スピンドル |
定格トルク |
N・m |
0.29 |
0.70 |
|
回転数範囲 |
min-1 |
6,000 ～ 60,000 |
3,000 ～ 30,000 |
|
|
機械寸法（W×D×H） |
んん |
900×1,050×1,800 |
||
|
機械重量 |
kg |
約。1,200 |
||
* 製品の外観、機能、仕様、およびその他の詳細は、技術的な変更により変更される場合があります。
※ご使用前に標準仕様書をよくお読みください。
