商品の詳細:
|
| 次元: | 50.8 ± 1mm | 厚さ: | 350 ± 25μm |
|---|---|---|---|
| オリエンテーションの平たい箱: | （1-100の） ± 0.5˚の16 ± 1mm | 二次オリエンテーションの平たい箱: | （11-20の） ± 3˚の8 ± 1mm |
| TTV: | ≤ 15μm | 弓: | ≤ 20μmの≤ 40μm |
| ハイライト: | 2インチガナシングルクリスタル基板,抵抗力 GaN シングルクリスタル基板 |
||

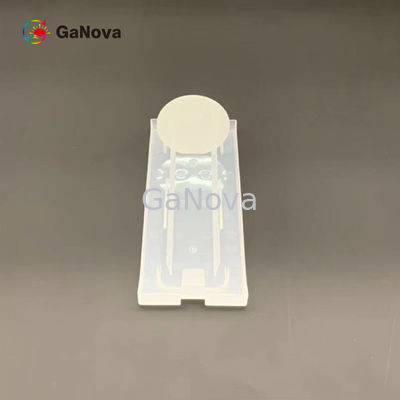

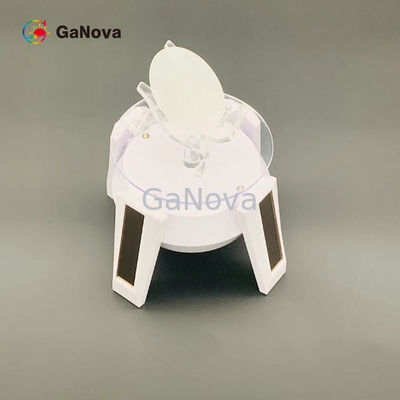

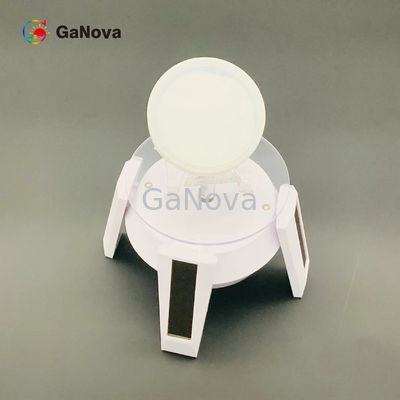

2inch C面FeドープSI型自立GaN単結晶基板 抵抗率＞106Ω・cm RFデバイス
概要
窒化ガリウム (GaN) エピタキシャルウェーハ (エピウェーハ)。シリコン基板、サファイア基板、炭化ケイ素 (SiC) 基板などのさまざまな基板上の GaN 高電子移動度トランジスタ (HEMT) ウェーハ。当社は、RF およびパワー アプリケーション向けに GaN on SiC ウエハーを提供しています。
| 2インチ自立型U-GaN/SI-GaN基板 | |||||||
|
エクセレントレベル（S） |
生産レベル(B) |
リサーチ レベル (B) |
ダミー レベル (C) |
ノート： (1) 使用可能領域: エッジおよびマクロ欠陥の除外 (2) 3 点: 位置 (2、4、5) のミスカット角度は 0.35 ± 0.15o |
|||
| S-1 | S-2 | A-1 | A-2 | ||||
| 寸法 | 50.8±1mm | ||||||
| 厚さ | 350±25μm | ||||||
| オリフラ | (1-100) ± 0.5o、16±1mm | ||||||
| 二次オリフラ | (11-20) ± 3o、8±1mm | ||||||
| 抵抗率 (300K) |
< 0.5 Ω・cm Nタイプ (アンドープ; GaN-FS-CU-C50) または > 1 x 106Ω・cm 半絶縁性 (Feドープ; GaN-FS-C-SI-C50) |
||||||
| TTV | ≦15μm | ||||||
| 弓 | ≦20μm ≦40μm | ||||||
| Ga面の表面粗さ |
< 0.2 nm (研磨済み) または < 0.3 nm (エピタキシーのための研磨および表面処理) |
||||||
| N面の表面粗さ |
0.5～1.5μm オプション: 1~3 nm (ファイングラウンド);< 0.2 nm (研磨済み) |
||||||

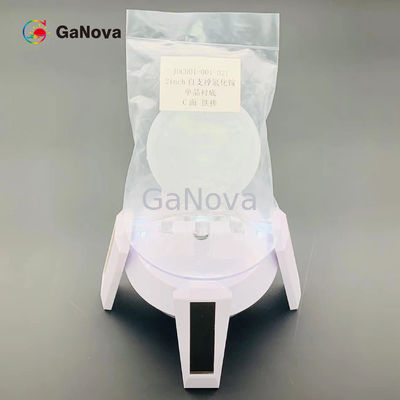

| パッケージ | 枚葉容器にクリーンルームで包装 | ||||||
| 使用可能面積 | > 90% | >80% | >70% | ||||
| 転位密度 | <9.9x105cm-2 | <3x106cm-2 | <9.9x105cm-2 | <3x106cm-2 | <3x106cm-2 | ||
| 方位：C面（0001）M軸方向へのオフ角 |
0.35±0.15o (3点) |
0.35±0.15o (3点) |
0.35±0.15o (3点) |
||||
| マクロ欠陥密度（穴） | 0cm-2 | < 0.3cm-2 | < 1cm-2 | ||||
| マクロ欠陥の最大サイズ | < 700μm | < 2000μm | < 4000μm | ||||
