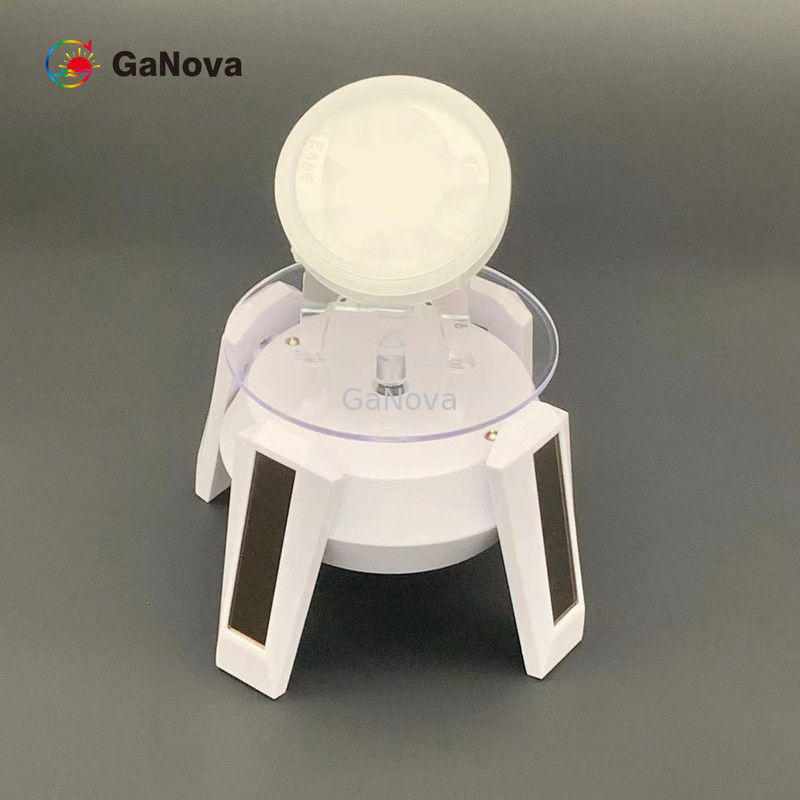

375 um GaN エピタキシャルウェーハ フリースタンディング U-GaN SI-GaN 基板

375 um GaN エピタキシャルウェーハ フリースタンディング U-GaN SI-GaN 基板
375 um GaN Epitaxial Wafer Free Standing U-GaN SI-GaN Substrates
375 um GaN エピタキシャルウェーハ フリースタンディング U-GaN SI-GaN 基板 375 um GaN エピタキシャルウェーハ フリースタンディング U-GaN SI-GaN 基板

大画像 :  375 um GaN エピタキシャルウェーハ フリースタンディング U-GaN SI-GaN 基板

商品の詳細:
起源の場所: 蘇州中国
ブランド名: GaNova
証明: UKAS/ISO9001:2015
モデル番号: JDCD01-001-019
お支払配送条件:
パッケージの詳細: クラス10000のクリーンルーム環境での真空パック、6枚入りカセットまたは枚葉容器。
受渡し時間: 3-4 週日
支払条件: T/T
供給の能力: 10000pcs/Month

375 um GaN エピタキシャルウェーハ フリースタンディング U-GaN SI-GaN 基板

説明
製品名: 2インチの支えがないU-GaN/SI-GaNの基質 次元: 50.8 ± 1mm
厚さ: 350 ± 25μm オリエンテーションの平たい箱: (1-100の) ± 0.5˚の16 ± 1mm
二次オリエンテーションの平たい箱: (11-20の) ± 3˚の8 ± 1mm Gaの表面表面の粗さ: < 0="">
ハイライト:

375um GaN エピタキシャルウェーハ、窒化ガリウムウェーハ UKAS、GaN エピタキシャルウェーハ 50.8mm

,

gallium nitride wafer UKAS

,

GaN Epitaxial Wafer 50.8mm

350±25μm(11-20)±3o、8 ± 1 mm 2 インチ自立型 U-GaN/SI-GaN 基板

2inch C面 アンドープn型自立GaN単結晶基板 比抵抗 < 0.1Ω・cm パワーデバイス/レーザーウエハー




概要
半導体材料業界の規格では、原子間力顕微鏡を用いてGaN単結晶基板の表面粗さを検査する方法が規定されており、化学気相成長法などで成長させたGaN単結晶基板の表面粗さが10nm未満のものに適用されます。





2インチ自立型U-GaN/SI-GaN基板




エクセレントレベル(S)



生産レベル(A)

リサーチ

レベル (B)

ダミー

レベル (C)

375 um GaN エピタキシャルウェーハ フリースタンディング U-GaN SI-GaN 基板 0













ノート:

(1) 使用可能領域: エッジおよびマクロ欠陥の除外

(2) 3 点: 位置 (2、4、5) のミスカット角度は 0.35 ± 0.15o

S-1 S-2 A-1 A-2
寸法 50.8±1mm
厚さ 350±25μm
オリフラ (1-100) ± 0.5o、16±1mm
二次オリフラ (11-20) ± 3o、8±1mm
抵抗率 (300K)

< 0.5 Ω・cm Nタイプ (アンドープ; GaN-FS-CU-C50)

または > 1 x 106Ω・cm 半絶縁性 (Feドープ; GaN-FS-C-SI-C50)

TTV ≦15μm
≦20μm ≦40μm
Ga面の表面粗さ

< 0.2 nm (研磨済み)

または < 0.3 nm (エピタキシーのための研磨および表面処理)

N面の表面粗さ

0.5~1.5μm

オプション: 1~3 nm (ファイングラウンド);< 0.2 nm (研磨済み)

パッケージ 枚葉容器にクリーンルームで包装
使用可能面積 > 90% >80% >70%
転位密度 <9.9x105cm-2 <3x106cm-2 <9.9x105cm-2 <3x106cm-2 <3x106cm-2
方位:C面(0001)M軸方向へのオフ角

0.35±0.15o

(3点)

0.35±0.15o

(3点)

0.35±0.15o

(3点)

マクロ欠陥密度(穴) 0cm-2 < 0.3cm-2 < 1cm-2
マクロ欠陥の最大サイズ   < 700μm < 2000μm < 4000μm
