商品の詳細:
|
| 次元: | 5 x 10mmの² | 厚さ: | 350 ±25µm |
|---|---|---|---|
| オリエンテーション: | C軸線- 1 ±0.2°の方の角度を離れたM軸線0 ±0.5° Aの平面（11-20）の方の角度を離れた平面（11-20） | TTV: | ≤ 10のµm |
| 弓: | - 10 µm ≤ BOW ≤ 10 µm | マクロ欠陥密度: | 0cm⁻ ² |
| 使用可能な区域: | > 90% （端の排除） | 製品名: | GaNのエピタキシアル ウエファー |
| ハイライト: | 5*10mm2 GaN シングルクリスタル基板 |
||

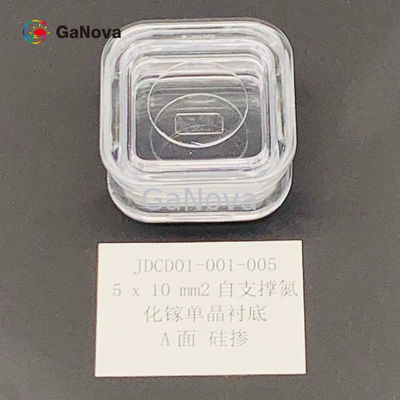

5*10mm2表面Un-doped nタイプの支えがないGaNの単結晶の基質の抵抗 < 0="">
概観
出力密度はケイ素と比較されるガリウム窒化物装置でGaNに大いにより高い転換の頻度を支える容量があるので物非常に改善される。それにまた高温を支える高められた機能がある。
| 表面支えがないGaNの基質 | ||||
| 項目 | GaN FSU S | GaN FSN S | GaN FS SIS |
円アークの角度（R < 2="" mm=""> |
| 次元 | 5つx 10のmm2 | |||
| 厚さ | 350 ±25 µm | |||
| オリエンテーション |
M軸線0 ±0.5°の方の角度を離れた平面（11-20） C軸線- 1 ±0.2°の方の角度を離れた平面（11-20） |
|||
| 伝導のタイプ | Nタイプ | Nタイプ | Semi-Insulating | |
| 抵抗（300K） | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | ≤ 10のµm | |||
| 弓 | - 10 µmの≤の弓≤ 10のµm | |||
| 前部表面の粗さ |
< 0=""> または < 0=""> |
|||
| 背部表面の粗さ |
0.5の~1.5 μm 選択:1~3 nm （良い地面）; < 0=""> |
|||
| 転位密度 | 1つx 105から3つx 106のcm-2から | |||
| マクロ欠陥密度 | 0のcm-2 | |||
| 使用可能な区域 | > 90% （端の排除） | |||

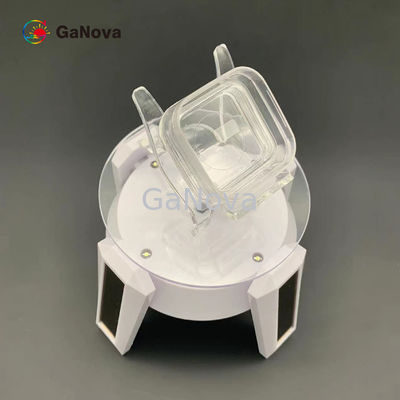

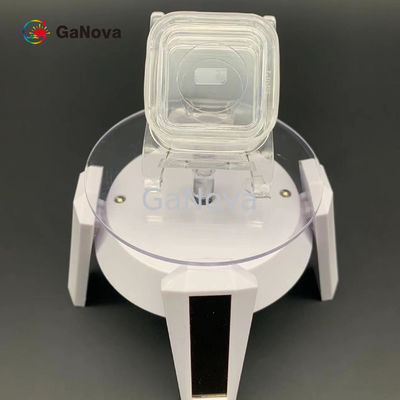

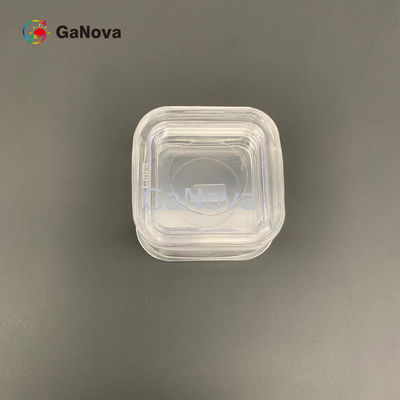

| パッケージ | 、6 PCSの容器で、窒素の大気の下でクラス100のクリーン ルームの環境で包まれる | |||
付録:miscutの角度の図表
M軸線の方の角度を離れたδなら1 = 0 ±0.5°、平面（11-20）は0 ±0.5°である。
δなら2 = - C軸線の方の角度を離れた1 ±0.2°、平面（11-20）はある- 1 ±0.2°。
