商品の詳細:
|
| 次元: | 5 x 10mmの² | 厚さ: | 350 ±25µm |
|---|---|---|---|
| オリエンテーション: | (10- 11) A軸方向への平面オフ角度 0 ±0.5° (10- 11) C軸方向への平面オフ角度 - 1 ±0.2° | TTV: | ≤ 10µm |
| 弓: | - 10µmの≤の弓≤ 10µm | マクロ欠陥密度: | 0cm⁻ ² |
| 使用可能な区域: | > 90% （端の排除） | 製品名: | GaNのエピタキシアル ウエファー |
| ハイライト: | 106 Ω·Cm GaN シングルクリスタル基板 |
||

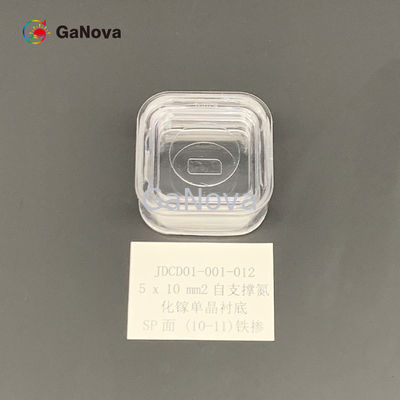

5*10mm2 SP表面（10-11） Un-doped SIタイプの支えがないGaNの単結晶の基質の抵抗> 106 Ω·cm RF装置ウエファー
今度はGallium Nitride （GaN）と呼ばれる新しい材料に電子破片の中心としてケイ素を取り替える潜在性がある。ガリウム窒化物はケイ素および流れがそれをより速い貫流できるよりより高い電圧を支えることができる。さらに、エネルギー損失はかなりそれをもっとたくさん有効にさせるGaNのより少しある。
| （10- 11） GaNの支えがない基質に直面しなさい | ||||
| 項目 |
GaN FS SPU S
|
GaN FS SPN S
|
GaN FS SP SIS |
注目: 円アークの角度（R < 2="" mm=""> |
| 次元 | 5つx 10のmm2 | |||
| 厚さ | 350 ±25 µm | |||
| オリエンテーション |
（10 - 11）軸線0 ±0.5°の方の角度を離れた平面 （10 - 11） C軸線の方の角度を離れた平面- 1 ±0.2° |
|||
| 伝導のタイプ | Nタイプ | Nタイプ | Semi-Insulating | |
| 抵抗（300K） | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | ≤ 10のµm | |||
| 弓 | - 10 µmの≤の弓≤ 10のµm | |||
| 前部表面の粗さ |
< 0=""> または < 0=""> |
|||
| 背部表面の粗さ |
0.5の~1.5 μm 選択:1~3 nm （良い地面）; < 0=""> |
|||
| 転位密度 | 1つx 105から3つx 106のcm-2から | |||
| マクロ欠陥密度 | 0のcm-2 | |||
| 使用可能な区域 | > 90% （端の排除） | |||

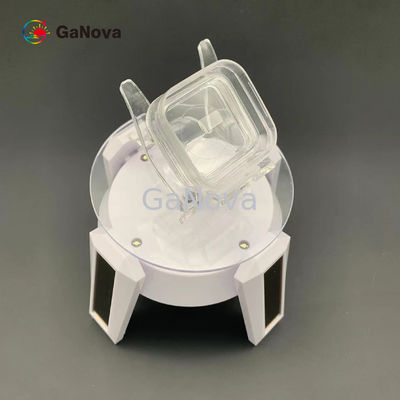

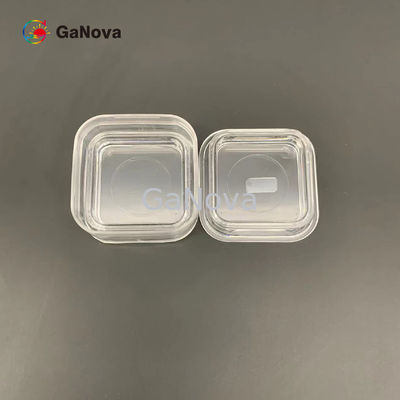

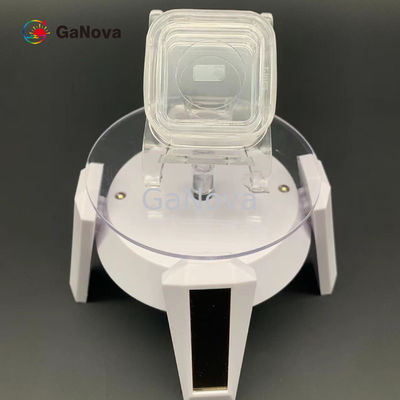

| パッケージ | 、6 PCSの容器で、窒素の大気の下でクラス100のクリーン ルームの環境で包まれる | |||
付録:miscutの角度の図表
軸線の方の角度を離れたδなら1 = 0 ±0.5°、（10 - 11）平面は0 ±0.5°である。
δ2 = - C軸線の方の角度を離れた1 ±0.2°、（10 - 11）平面は-ある1 ±0.2°。
