商品の詳細:
|
| 結晶形: | 4H-N/S | 製品名: | 2inch diameterSiliconの炭化物（SiC）の基質の指定 |
|---|---|---|---|
| 直径: | 50.8mm±0.38mm | 二次平らなオリエンテーション: | 上向きケイ素:90°CW.主なflat±5.0°から |
| 第一次平らな長さ: | 15.9mm±1.7mm 8.0 mm±1.7 mm | 二次平らな長さ: | 二次平たい箱無し |
| 直角Misorientation: | ±5.0° | 厚さa: | 260μm±25μm |
| ハイライト: | P レベル SiC 基板、マイクロ波デバイス炭化ケイ素基板、2 インチ SiC 基板,Microwave Devices silicon carbide substrate,2 Inch SiC Substrate |
||
P-レベル 4H-N/SI<0001>260um±25um パワーデバイスおよびマイクロ波デバイス向け 2 インチ SiC 基板

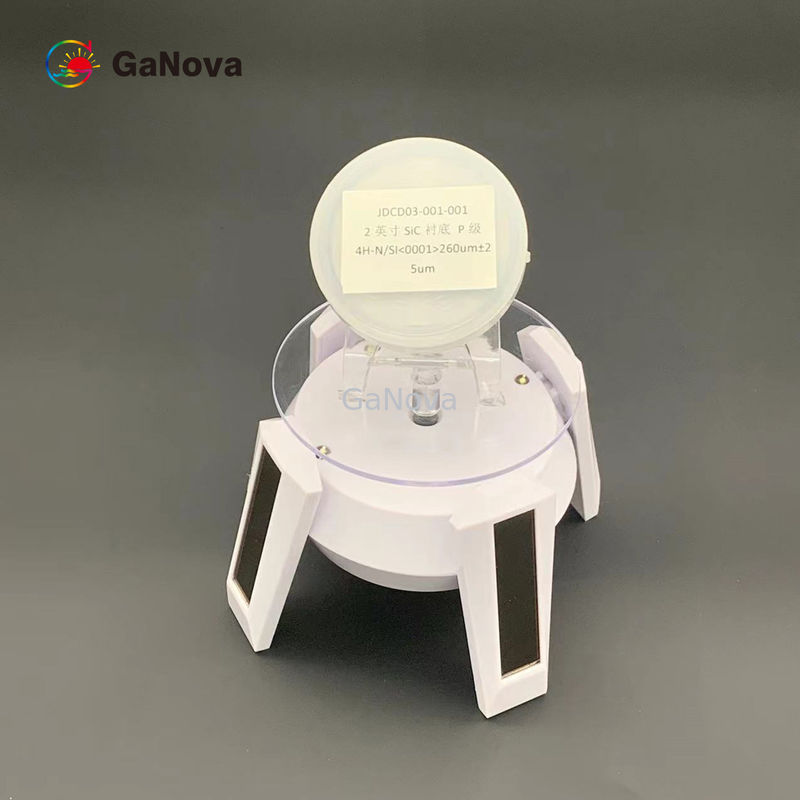

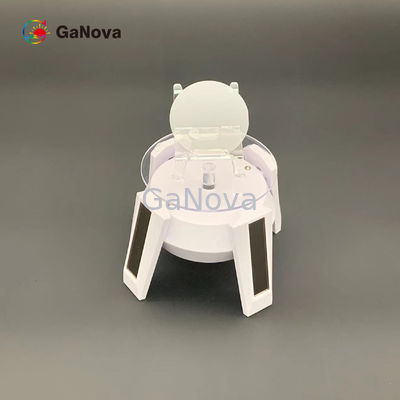

JDCD03-001-001 2インチSiC基板 Pレベル 4H-N/SI<0001>260μm±25μm パワーデバイスおよびマイクロ波デバイス用
概要
主な機能
次世代パワー エレクトロニクス デバイスの目標性能と総所有コストを最適化
半導体製造における規模の経済性を向上させる大口径ウェーハ
特定のデバイス製造ニーズを満たす許容レベルの範囲
高い結晶品質
低欠陥密度
| 2インチ径シリコンカーバイド(SiC)基板仕様 | ||
| 学年 | 生産グレード（Pグレード） | |
| 距離 | 50.8mm±0.38mm | |
| 厚さ | 260μm±25μm | |
| ウェーハの向き | 軸上: <0001>±0.5° 4H-N/4H-SIの場合、軸外: <1120に向かって4.0° > 4H-N/4H-SIの場合±0.5° | |
| マイクロパイプ密度 | ≤5cm-² | |
| 抵抗率 | 4H-N | 0.015～0.028Ω・cm |
| 4H-SI | ＞1E5Ω・cm | |
| プライマリ フラット方向 | {10-10}±5.0° | |
| 一次平面長 | 15.9mm±1.7mm | |
| 一次平面長 | 8.0mm±1.7mm | |
| セカンダリ フラット方向 | シリコンフェイスアップ：90°CW。全平面から±5.0° | |
| エッジ除外 | 1mm | |
| TTV/バウ/ワープ | ≦15μm/≦25μm/≦25μm | |
| 粗さ | シリコンフェイス | CMP Ra≤0.5nm |
| カーボンフェイス | 研磨 Ra≤1.0nm | |
| 高強度光によるエッジクラック | なし | |
| 高強度ライトによる六角プレート | 累積面積≤1% | |
| 高強度光によるポリタイプ領域 | なし | |
| 高強度光によるシリコン表面の傷 | 3 スクラッチから 1 x ウェーハ直径累積長 | |
| エッジ チップ ハイ バイ インテンシティ ライト ライト | なし | |
| 高強度によるシリコン表面汚染 | なし | |

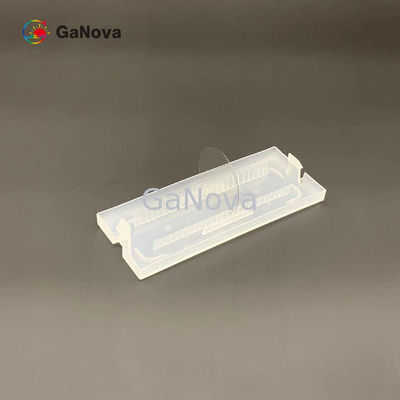

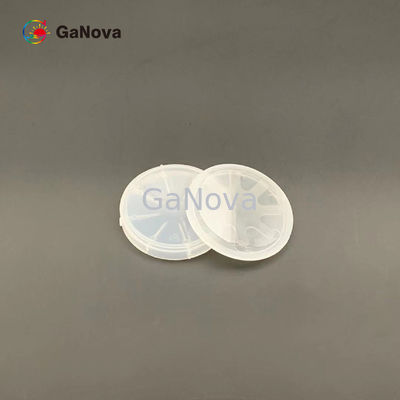

| 包装 | マルチウェーハカセットまたはシングルウェーハコンテナ | |
備考： の付いた項目は、3mm のエッジ除外が使用されます。a.
私たちに関しては
私たちは、さまざまな材料をウェーハ、基板、およびカスタマイズされた光学ガラス部品に加工することを専門としています。これらの部品は、エレクトロニクス、光学、オプトエレクトロニクス、および他の多くの分野で広く使用されています。また、国内外の多くの大学、研究機関、企業と緊密に連携し、研究開発プロジェクト向けにカスタマイズされた製品とサービスを提供しています。私たちの良い評判によって、すべてのお客様と協力関係を維持することが私たちのビジョンです。
よくある質問
Q: あなたは商社ですか、それともメーカーですか?
私たちは工場です。
Q：納期はどのくらいですか？
通常、在庫がある場合は3～5日です。
または、商品が在庫にない場合は、数量に応じて7〜10日です。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか？
はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
お支払い <=5000USD、100% 前払い。
Paymen >=5000USD、前もって 80% T/T、shippment の前のバランス。
