サファイアのウエファーSSP Resistivity<0.05 Ω cm LED、レーザーのPINのエピタキシアル ウエファーの4インチNタイプのSi添加されたGaN

説明

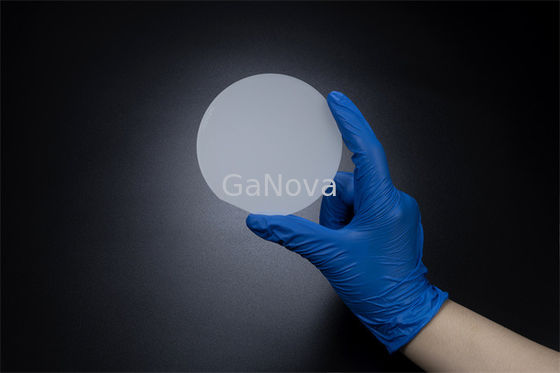

製品名: 4 インチ Si ドープ GaN/サファイア基板 厚さ/厚さSTD: 4.5 ± 0.5μm/< 3%
オリエンテーション: C 面 (0001) A 軸方向へのオフ角度 0.2 ± 0.1 ° 次元: 100 ± 0.2mm
GaNのオリエンテーションの平たい箱: (1-100) 0の± 0.2の°、30 ±1mm 伝導のタイプ: N-TYPE
ハイライト:

サファイアガン エピタキシャル・ウェーファー

,

PIN GaN エピタキシアル・ウェーファー

,

4インチガンエピタキシアルウエファー

サファイアのウエファーSSP resistivity<0.05 Ω cm LED、レーザーのPINのエピタキシアル ウエファーの4インチNタイプのSi添加されたGaN

軽くSi添加されたGaNのため([Si]   =  の2.1は の×の の1016の cm −3)、室温(RTの)電子移動度北極の光学音量子の分散によって支配的に限られた  1008の のcm2の高かった  V −1のs −1。さらに、私達はPSDを使用して準備された重くSi添加されたGaNがこのフィルムの抵抗はインジウムの錫の酸化物のような典型的で透明な伝導性の酸化物のそれらほとんど小さかったことを示した2つの の×の の1020の の電子集中で  110の のcm2のとして高くとしてRTの移動性を  V −1のs −1 cm −3表わしたことが分った。

低温で、電子移動度は136  で  1920年の のcm2のに  V −1のs −1 K増加し、温度の依存は慣習的な分散モデルによってよく説明された。これらの結果はPSDを使用して準備されるSi添加されたGaNがGaNベースの力装置の製作のためにだけでなく、約束しているが、また窒化物のためのエピタキシアル透明な電極材料として使用のために光学装置を基づかせていたことを示す。

4インチによってGaN/サファイアのSi添加される基質
項目 GaN-T-C-N-C100

サファイアのウエファーSSP Resistivity<0.05 Ω cm LED、レーザーのPINのエピタキシアル ウエファーの4インチNタイプのSi添加されたGaN 0

次元 100 ± 0.2 mm
厚さ/厚さSTD 4.5 ± 0.5のμm/ < 3="">
オリエンテーション 軸線0.2の± 0.1の°の方の角度を離れたCの平面(0001)
GaNのオリエンテーションの平たい箱 (1-100) 0の± 0.2の°、30 ± 1つのmm
伝導のタイプ Nタイプ
抵抗(300K) < 0="">
キャリア集中 > 1 x 1018 cm3 (集中を添加する≈)
移動性 > 200 cm2/V·s
*XRD FWHMs (0002) < 300="" arcsec="">
構造 | 2μmのnGaN/~ 2.5μmのuGaN/~ 25 nmのuGaN buffer/650の± 25のμmのサファイア
サファイアのオリエンテーション M軸線0.2の± 0.1の°の方の角度を離れたCの平面(0001)
サファイアのオリエンテーションの平たい箱 (11-20) 0の± 0.2の°、30 ± 1つのmm
ポーランド サファイア (SSP)磨かれる/磨かれる二重側面単一の側面(DSP)
使用可能な区域 > 90% (端およびマクロ欠陥の排除)
パッケージ

容器のクリーンルームで包まれる:

単一のウエファー箱(< 3="" PCS="">
