4 インチ N 型 UID ドープ GaN オン サファイア ウェーハ SSP 抵抗率>0.5 Ω cm LED、レーザー、PIN エピタキシャル ウェーハ

4 インチ N 型 UID ドープ GaN オン サファイア ウェーハ SSP 抵抗率>0.5 Ω cm LED、レーザー、PIN エピタキシャル ウェーハ
4 Inch N-Type UID-Doped GaN On Sapphire Wafer SSP Resistivity>0.5 Ω cm LED, Laser, PIN Epitaxial Wafer
4 インチ N 型 UID ドープ GaN オン サファイア ウェーハ SSP 抵抗率>0.5 Ω cm LED、レーザー、PIN エピタキシャル ウェーハ 4 インチ N 型 UID ドープ GaN オン サファイア ウェーハ SSP 抵抗率>0.5 Ω cm LED、レーザー、PIN エピタキシャル ウェーハ

大画像 :  4 インチ N 型 UID ドープ GaN オン サファイア ウェーハ SSP 抵抗率>0.5 Ω cm LED、レーザー、PIN エピタキシャル ウェーハ

商品の詳細:
起源の場所: 蘇州中国
ブランド名: GaNova
証明: UKAS/ISO9001:2015
モデル番号: JDWY03-001-025
お支払配送条件:
パッケージの詳細: クラス10000のクリーンルーム環境での真空パック、6枚入りカセットまたは枚葉容器。
受渡し時間: 3-4 週日
支払条件: T/T
供給の能力: 10000pcs/Month

4 インチ N 型 UID ドープ GaN オン サファイア ウェーハ SSP 抵抗率>0.5 Ω cm LED、レーザー、PIN エピタキシャル ウェーハ

説明
次元: 100 ± 0.2mm 厚さ/厚さSTD: < 4.5 ± 0.5μm/3%
オリエンテーション: C 面 (0001) A 軸方向へのオフ角度 0.2 ± 0.1 ° GaNのオリエンテーションの平たい箱: (1-100) 0の± 0.2°の30 ± 1mm
伝導のタイプ: N-TYPE
ハイライト:

PIN GaN サファイア・ウェーファー

,

4インチガナオンサファイア・ウェーバー

4 インチ N 型 UID ドープ GaN on サファイア ウェーハ SSP 抵抗率>0.5 Ω cm LED、レーザー、PIN エピタキシャル ウェーハ



たとえば、GaN は、非線形光周波数倍増を使用せずに、紫色 (405 nm) レーザー ダイオードを可能にする基板です。電離放射線に対する感度が低いため (他の III 族窒化物と同様)、衛星用の太陽電池アレイに適した材料となっています。デバイスは放射線環境で安定性を示しているため、軍事および宇宙アプリケーションも恩恵を受ける可能性があります。





4インチアンドープGaN/サファイア基板
アイテム GaN-TCU-C100

4 インチ N 型 UID ドープ GaN オン サファイア ウェーハ SSP 抵抗率>0.5 Ω cm LED、レーザー、PIN エピタキシャル ウェーハ 0

寸法 100±0.2mm
厚さ/厚さ標準 4.5±0.5μm/<3%
オリエンテーション C 面 (0001) A 軸方向へのオフ角度 0.2 ± 0.1 °
GaNのオリエンテーションフラット (1-100) 0±0.2°、30±1mm
伝導タイプ N型
抵抗率 (300K) >0.5Ω・cm
キャリア濃度 < 2×1017cm-3
可動性 > 300cm2/V·s
*XRD FWHM (0002) < 300 秒角、(10-12) < 400 秒角
構造 ~ 4.5μm uGaN /~ 25 nm uGaN バッファ / 650 ± 25 μm サファイア
サファイアの方位 C 面 (0001) M 軸方向へのオフ角度 0.2 ± 0.1 °
サファイアのオリエンテーションフラット (11-20) 0±0.2°、30±1mm
サファイアポリッシュ 片面研磨(SSP)・両面研磨(DSP)
使用可能面積 > 90% (エッジおよびマクロ欠陥の除外)
パッケージ

コンテナにクリーンルームで梱包:

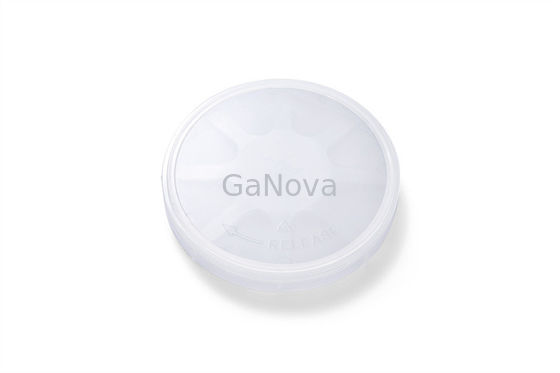

シングル ウエハース ボックス (< 3 PCS) またはカセット (≥ 3 PCS)





私たちに関しては

私たちは、さまざまな材料をウェーハ、基板、およびカスタマイズされた光学ガラス部品に加工することを専門としています。これらの部品は、エレクトロニクス、光学、オプトエレクトロニクス、および他の多くの分野で広く使用されています。また、国内外の多くの大学、研究機関、企業と緊密に連携し、研究開発プロジェクト向けにカスタマイズされた製品とサービスを提供しています。私たちの良い評判によって、すべてのお客様と協力関係を維持することが私たちのビジョンです。





よくある質問

Q: あなたは商社ですか、それともメーカーですか?
私たちは工場です。
Q:納期はどのくらいですか?
通常、在庫がある場合は3~5日です。
または、商品が在庫にない場合は、数量に応じて7〜10日です。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか?
はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
お支払い <=5000USD、100% 前払い。
Paymen >=5000USD、前もって 80% T/T、shippment の前のバランス。
