商品の詳細:
|
| 製品名: | シリコンの薄片の青主導のGaN | 次元: | 2インチ |
|---|---|---|---|
| AlGaNの緩衝厚さ: | 400-600nm | Longueurのd'ondeレーザー: | 455±5nm |
| 基質の構造: | 構造 10nmConnect層/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1200-1500 | 特徴: | 青主導 |
| ハイライト: | シリコン・ウェーバー上の455±10nmのガナ |
||

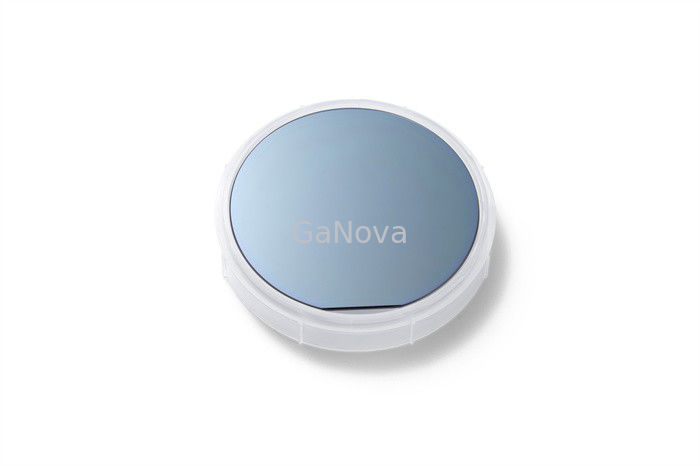

シリコンの薄片の2inch青主導のGaN
ガリウム窒化物は高い発電、高周波半導体の塗布に使用する半導体技術である。ガリウム窒化物はそれをさまざまな高い発電の部品のためのGaAsそしてケイ素よりよくさせる複数の特徴を表わす。これらの特徴はより高い絶縁破壊電圧およびよりよい電気抵抗を含んでいる。
| ケイ素の2inch GaN青いレーザー | ||||||||||||
|
項目 Siの（111の）基質 |
Al （Ga） Nの緩衝 | uGaN | nGaN | AlGaN | InGaN |
MQW （1-3組） |
InGaN | AlGaN | pGaN | 接触の層 | ||
| InGaN-QW | GaN-QB | |||||||||||
| 次元 | 2インチ | |||||||||||
| 厚さ | 1000nm | 1300-1500nm | 1300-1500nm | 1200-1500nm | 70-150nm | ~2.5nm | ~15nm | 70-150nm | 400-600nm | / | 10nm | |
| 構成 | Al% | / | / | / | 5-8 | / | / | / | / | 5-8 | / | / |
| In% | / | / | / | 2-8 | ~15 | / | 2-8 | / | / | / | ||
| 添加 | [Si] | / | / | 5.0E+18 | 2.0E+18 | 2.0E+18 | / | / | / | / | / | / |
| [Mg] | / | / | / | / | / | / | / | / | 2.0E+19 | 2.0E+19 | / | |
| Longueurのd'ondeレーザー | 455±5nm | |||||||||||
| 基質の構造 | 10nmConnect層/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1200-1500nmAlGaN/1300-1500nmnGaN/1300-1500nmnGaN/1300-1500nmuGaN/1000nmAl （Ga） N buffer/Siの（111の）基質 | |||||||||||
| パッケージ | 、25PCS容器で、窒素の大気の下でクラス100のクリーン ルームの環境で包まれる | |||||||||||
