商品の詳細:
|
| 製品名: | Sicのエピタキシアル ウエファー | 結晶形: | 4h |
|---|---|---|---|
| 直径: | 100.0mm+0.0/-0.5mm | 表面のオリエンテーション: | 部分的な水晶方向:4°<11-20>バイアス± 0.5° |
| 主基準辺の長さ: | 32.5mm±2.0mm | 2 次参照エッジの長さ: | 18.0mm±2.0mm |
| ハイライト: | 4インチシリウム基板 |
||

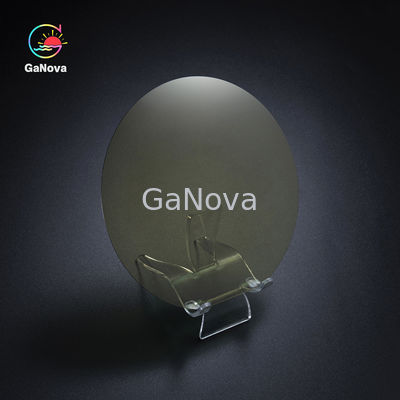

4 インチ 4H-SiC 基板 D レベル N タイプ 350.0±25.0μm MPD≤5/cm2 抵抗率 0.015Ω•cm—0.025Ω•cm 電力およびマイクロ波デバイス用
概要
高温デバイス
SiC は熱伝導率が高いため、他の半導体材料よりも急速に熱を放散します。これにより、SiC デバイスを非常に高い電力レベルで動作させながら、デバイスから発生する大量の余分な熱を放散させることができます。
高周波パワーデバイス
SiC ベースのマイクロ波電子機器は、ワイヤレス通信とレーダーに使用されます。
|
4inch 4H-SiC N型基板 |
|||
| 製品性能 | Pレベル | D レベル | |
| 結晶形 | 4H | ||
| 多型 | 許可しません | Area≤5% | |
| マイクロパイプ密度a | ≤0.5/cm2 | ≤5/cm2 | |
| 六つの正方形の空 | 許可しません | Area≤5% | |
| 六角面ハイブリッド結晶 | 許可しません | ||
| 包装a | Area≤0.05% | なし | |
| 抵抗率 | 0.015Ω・cm～0.025Ω・cm |
0.014Ω・cm～0.028Ω・cm
|
|
| 障害 | ≤0.5% | なし | |
| 直径 | 100.0mm+0.0/-0.5mm | ||
| 面方位 | 部分的な結晶方向: 4°<11-20> バイアス ± 0.5° | ||
| 主基準辺の長さ |
32.5mm±2.0mm
|
||
| 2 次参照エッジの長さ | 18.0mm±2.0mm | ||
| メイン基準面の向き | 平行＜11-20＞±5.0° | ||
| 二次基準面の向き | 主基準面に対して時計回りに 90 ° ± 5.0 °、Si を上に向ける | ||
| 直交配向偏差 |
±5.0°
|
||
| 表面処理 | C面：鏡面研磨、Si面：化学機械研磨（CMP） | ||
| ウェーハのエッジ | 面取り角度 | ||
|
表面粗さ（5μm×5μm）
|
Si面Ra＜0.2nm、C面Ra0.50nm
|
||
| 厚さ |
350.0μm±25.0μm
|
||
| LTV(10mm×10mm)a |
≤3µm
|
≤5µm
|
|
| TTVa |
≤6µm
|
≤10µm
|
|
| 弓a |
≤15µm
|
≤30µm
|
|
| ワープa |
≤25µm
|
≤45µm
|
|
| 切れ端・隙間 | 長さと幅が 0.5 mm のコラプス エッジは許可されません | ≤2 かつ各長さと幅が 1.0mm | |
| 傷a | ≤5、全長は直径の ≤ 0.5 倍 | ≤5、全長は直径の 1.5 倍 | |
| 利用可能エリア |
≥95%
|
なし
|
|
| 欠陥 | 許可しません | ||
| 汚染 | 許可しません | ||
| エッジ除去 |
3mm |
||
