商品の詳細:
|
| 製品名: | GaNのエピタキシアル ウエファー | 次元: | 10×10.5mm² |
|---|---|---|---|
| 厚さ: | 350 ±25µm | オリエンテーション: | C面(0001) M軸方向へのオフ角 0.35 ±0.15° |
| TTV: | ≤ 10µm | 弓: | - 10µmの≤の弓≤ 10µm |
10*10.5mm² C面 アンドープn型自立GaN単結晶基板 抵抗率 < 0.1Ω・cm パワーデバイス/レーザー
アプリケーション
レーザーダイオード：紫LD、青LD、緑LD
パワーエレクトロニクスデバイス、高周波電子デバイス
10 年以上の GaAs 基板のウェーハ製造技術の経験が GaN 基板の製造に適用されています。GaN 基板は、損傷がなく、非常に平坦 (Rms < 0.2 nm)、制御された表面配向、制御された原子ステップ表面を備えています。エピタキシャル成長に適した表面品質を実現しています。
| 10 x 10.5 mm2 自立型 GaN 基板 | ||||
| アイテム | GaN-FS-CU-S10 | GaN-FS-CN-S10 | GaN-FS-C-SI-S10 |
備考： |
| 寸法 | 10×10.5mm2 | |||
| 厚さ | 350±25μm | |||
| オリエンテーション | C面(0001) M軸方向へのオフ角 0.35 ±0.15° | |||
| 伝導タイプ | N型 | N型 | 半絶縁 | |
| 比抵抗(300K) | < 0.1Ω・cm | < 0.05Ω・cm | > 106Ω・cm | |
| TTV | ≦10μm | |||
| 弓 | - 10 µm ≤ BOW ≤ 10 µm | |||
| Ga面の表面粗さ | < 0.2 nm (研磨済み) または < 0.3 nm (エピタキシーのための研磨および表面処理) |
|||
| N面の表面粗さ | 0.5～1.5μm オプション: 1~3 nm (ファイングラウンド);< 0.2 nm (研磨済み) |
|||
| 転位密度 | 1×10から5～3×106cm-2(CLで計算)* | |||
| マクロ欠陥密度 | 0cm-2 | |||
| 使用可能面積 | > 90% (エッジ除外) | |||

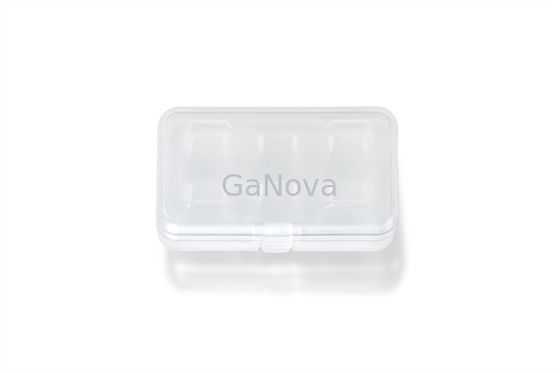

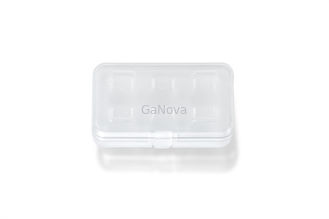

| パッケージ | クラス 100 のクリーン ルーム環境で、窒素雰囲気下で 6 個の PCS コンテナーにパッケージ化されています。 | |||
*中国の国家規格 (GB/T32282-2015)
