商品の詳細:
|
| 結晶形: | 4h | 製品名: | Sicのエピタキシアル ウエファー |
|---|---|---|---|
| 直径: | 150.0mm +0mm/-0.2mm | 表面のオリエンテーション: | Off-Axis:4°toward <11-20>±0.5の° |
| 第一次平らな長さ: | 47.5mmの± 1.5mm | 二次平らな長さ: | 二次平たい箱無し |
| 直角Misorientation: | ±5.0° | 厚さa: | 350.0μm± 25.0μm |
| ハイライト: | 260um 炭化ケイ素基板、パワーデバイス エピタキシャルウエハ、炭化ケイ素基板 P レベル,Power Devices Epitaxial Wafer,silicon carbide substrate P Level |
||

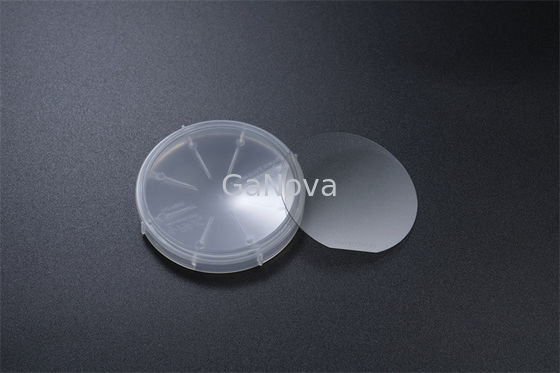

4H-N/SI<0001>260μm±25μm パワーデバイスおよびマイクロ波デバイス向けの 2 インチ SiC 基板 P レベル
JDCD03-001-001 2インチSiC基板 Pレベル 4H-N/SI<0001>260μm±25μm パワーデバイスおよびマイクロ波デバイス用
概要
当社は、市場をリードする高品質の SiC 基板を開発および製造することにより、SiC のサクセス ストーリーに貢献しています。当社は長年の SiC 製造経験と、優れた大量生産の企業背景を持っています。当社の大規模で継続的に拡大する IP ポートフォリオは、当社の技術と製造慣行が保護され、最新の状態を維持することを保証します。
|
財産 |
P-MOSグレード | P-SBDグレード | Dグレード |
| クリスタルフォーム | 4H | ||
| ポリタイプ | なし | Area≤5% | |
| (MPD)a | ≤0.2/cm2 | ≤0.5/cm2 | ≤5/cm2 |
| 六角プレート | なし | Area≤5% | |
| 六方晶多結晶 | なし | ||
| インクルージョンa | Area≤0.05% | Area≤0.05% | なし |
| 抵抗率 | 0.015Ω・cm～0.025Ω・cm | 0.015Ω・cm～0.025Ω・cm | 0.014Ω・cm～0.028Ω・cm |
| (EPD)a | ≤4000/cm2 | ≤8000/cm2 | なし |
| (TED)a | ≤3000/cm2 | ≤6000/cm2 | なし |
| (BPD)a | ≤1000/cm2 | ≤2000/cm2 | なし |
| (TSD)a | ≤600/cm2 | ≤1000/cm2 | なし |
| 積層欠陥 | ≤0.5% エリア | ≤1% エリア | なし |
|
表面金属汚染 |
(Al、Cr、Fe、Ni、Cu、Zn、Pb、Na、K、Ti、Ca、V、Mn) ≤1E11 cm-2 |
||
| 直径 | 150.0mm +0mm/-0.2mm | ||
| 表面の向き | 軸外:<11-20>に向かって4°±0.5° | ||
| 一次平面長 | 47.5mm±1.5mm | ||
| 二次平面長 | 二次フラットなし | ||
| プライマリ フラット方向 | <11-20>±1°に平行 | ||
| セカンダリ フラット方向 | なし | ||
| 直交ミスオリエンテーション | ±5.0° | ||
| 表面仕上げ | C面：光学研磨、Si面：CMP | ||
| ウェーハエッジ | 面取り | ||
|
表面粗さ (10μm×10μm) |
Si 面 Ra≤0.20 nm ； C 面 Ra≤0.50 nm | ||
| 厚さa | 350.0μm±25.0μm | ||
| LTV(10mm×10mm)a | ≦2μm | ≦3μm | |
| (TTV)a | ≦6μm | ≦10μm | |
| （弓）a | ≤15μm | ≤25μm | ≤40μm |
| （ワープ）a | ≤25μm | ≤40μm | ≤60μm |
| チップ/インデント | なし 許可 ≥0.5mm 幅と深さ | 数量 2 ≤1.0 mm 幅と奥行き | |
|
傷a (Siフェイス、CS8520) |
≤5かつ累積長さ≤0.5×ウェーハ直径 |
≤5かつ累積長さ≤1.5×ウェーハ 直径 |
|
| トゥア(2mm×2mm) | ≥98% | ≥95% | なし |
| クラック | なし | ||
| 汚染 | なし | ||
| 財産 | P-MOSグレード | P-SBDグレード | Dグレード |
| エッジ除外 | 3mm | ||
備考： の付いた項目は、3mm のエッジ除外が使用されます。a.
私たちに関しては
私たちは、さまざまな材料をウェーハ、基板、およびカスタマイズされた光学ガラス部品に加工することを専門としています。これらの部品は、エレクトロニクス、光学、オプトエレクトロニクス、および他の多くの分野で広く使用されています。また、国内外の多くの大学、研究機関、企業と緊密に連携し、研究開発プロジェクト向けにカスタマイズされた製品とサービスを提供しています。私たちの良い評判によって、すべてのお客様と協力関係を維持することが私たちのビジョンです。
よくある質問
Q: あなたは商社ですか、それともメーカーですか?
私たちは工場です。
Q：納期はどのくらいですか？
通常、在庫がある場合は3～5日です。
または、商品が在庫にない場合は、数量に応じて7〜10日です。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか？
はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
お支払い <=5000USD、100% 前払い。
Paymen >=5000USD、前もって 80% T/T、shippment の前のバランス。
