商品の詳細:
|
| 結晶形: | 4h | 製品名: | Sicのエピタキシアル ウエファー |
|---|---|---|---|
| 直径: | 150.0mm +0mm/-0.2mm | 表面のオリエンテーション: | Off-Axis:4°toward <11-20>±0.5の° |
| 第一次平らな長さ: | 47.5mmの± 1.5mm | 二次平らな長さ: | 二次平たい箱無し |
| 直角Misorientation: | ±5.0° | 厚さa: | 350.0μm± 25.0μm |
| ハイライト: | P-MOSの等級SiC Epiのウエファー,150.0mm SiCの基質,SiC EpiのウエファーPのレベル |
||

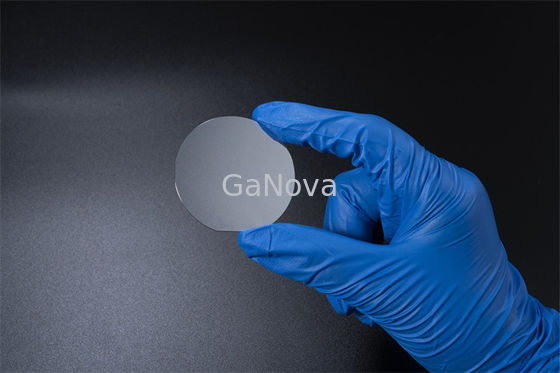

P-MOSの等級2インチSiCの基質のP-Level P-SBDはDの等級150.0 mm +0mm/-0.2mmを等級別にする
JDCD03-001-001力装置およびマイクロウェーブ装置<0001>のための2インチSiCの基質のP-level 4H-N/SI260μm±25μm
概観
システム レベル、非常に改善されたエネルギー効率の非常に密集した解決の結果減らされた費用でこの。SiCの技術を利用する現在のおよび写し出された商用アプリケーションの急速に成長するリストは太陽および風車エネルギー生成のための転換の電源、インバーター、産業モーター ドライブ、HEVおよびEV車およびスマート格子力の切換え含んでいる。
|
特性 |
P-MOSの等級 | P-SBDの等級 | Dの等級 |
| 結晶形 | 4H | ||
| Polytype | どれも割り当てなかった | Area≤5% | |
| （MPD） a | ≤0.2 /cm2 | ≤0.5 /cm2 | ≤5 /cm2 |
| 六角形の版 | どれも割り当てなかった | Area≤5% | |
| 六角形のPolycrystal | どれも割り当てなかった | ||
| 包含a | Area≤0.05% | Area≤0.05% | N/A |
| 抵抗 | 0.015Ω•cm0.025Ω•cm | 0.015Ω•cm0.025Ω•cm | 0.014Ω•cm0.028Ω•cm |
| （EPD） a | ≤4000/cm2 | ≤8000/cm2 | N/A |
| （テッド） a | ≤3000/cm2 | ≤6000/cm2 | N/A |
| （BPD） a | ≤1000/cm2 | ≤2000/cm2 | N/A |
| （TSD） a | ≤600/cm2 | ≤1000/cm2 | N/A |
| 積み重ね欠陥 | ≤0.5%区域 | ≤1%区域 | N/A |
|
表面の金属汚染 |
（Al、Cr、Fe、NIのCU、Zn、Pb、Na、Kのチタニウム、カリフォルニア、V、Mn） ≤1E11 cm-2 |
||
| 直径 | 150.0 mm +0mm/-0.2mm | ||
| 表面のオリエンテーション | Off-Axis:4°toward <11-20>±0.5の° | ||
| 第一次平らな長さ | ± 47.5 mmの1.5 mm | ||
| 二次平らな長さ | 二次平たい箱無し | ||
| 第一次平らなオリエンテーション | 平行to±1°<11-20> | ||
| 二次平らなオリエンテーション | N/A | ||
| 直角Misorientation | ±5.0° | ||
| 表面の終わり | C表面:光学ポーランド語のSi表面:CMP | ||
| ウエファーの端 | 斜角が付くこと | ||
|
表面の粗さ （10μm×10μm） |
Siの表面Ra≤0.20 nm;Cの表面Ra≤0.50 nm | ||
| 厚さa | 350.0μm± 25.0 μm | ||
| LTV （10mm×10mm） a | ≤2μm | ≤3μm | |
| （TTV） a | ≤6μm | ≤10μm | |
| （弓） a | ≤15μm | ≤25μm | ≤40μm |
| （ゆがみ） a | ≤25μm | ≤40μm | ≤60μm |
| 破片/刻み目 | どれも≥0.5mmの幅および深さを割り当てなかった | Qty.2 ≤1.0 mmの幅および深さ | |
|
傷a （Siの表面、CS8520） |
≤5および累積Length≤0.5×Waferの直径 |
≤5および累積Length≤1.5×Wafer 直径 |
|
| TUA （2mm*2mm） | ≥98% | ≥95% | N/A |
| ひび | どれも割り当てなかった | ||
| 汚染 | どれも割り当てなかった | ||
| 特性 | P-MOSの等級 | P-SBDの等級 | Dの等級 |
| 端の排除 | 3mm | ||
注目:3mmの端の排除はa.と印が付いている項目のために使用される。
