商品の詳細:
|
| 製品名: | シリコンの薄片の緑主導のGaN | サイズ: | 2インチ4インチ |
|---|---|---|---|
| 基質の構造: | 20nmContact layer/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Siの（111の）基質 | 次元: | 520±10nm |
| パッケージ: | 、25PCS容器で、窒素の大気の下でクラス100のクリーン ルームの環境で包まれる | ブランド: | GaNova |
| ハイライト: | シリコン・ウェーバーの2インチGAN,緑色LED GaN シリコン・ウェーバー,シリコン・ウェーバー上の520nmのガナ |
||

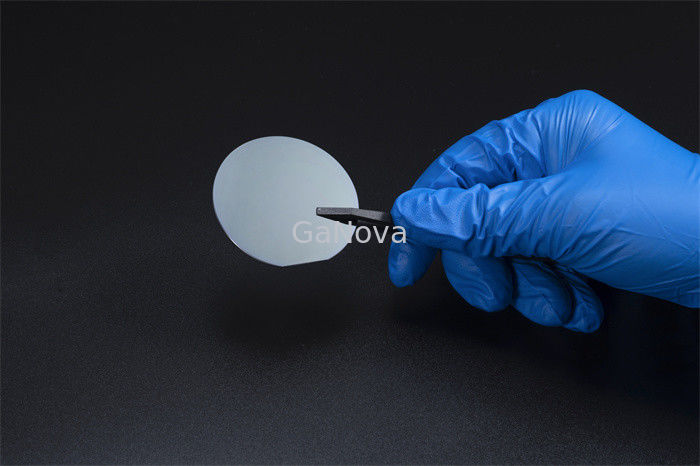

シリコンウエハー上の2インチ緑色LED GaN
概要
窒化ガリウム (GaN) は、パワー エレクトロニクスの世界全体に革新的な変化をもたらしています。何十年もの間、シリコンベースの MOSFET (金属酸化膜半導体電界効果トランジスタ) は、エネルギーを電力に変換するのに役立つ現代社会の不可欠な部分でした。
敵対的生成ネットワーク (GAN) は、2 つのニューラル ネットワークを使用するアルゴリズム アーキテクチャであり、実際のデータを渡すことができるデータの新しい合成インスタンスを生成するために、一方を他方 (したがって「敵対的ネットワーク」) と対戦させます。それらは、画像生成、ビデオ生成、および音声生成で広く使用されています。
| シリコン上の2～4インチ緑色LED GaN | |||||||||
| 項目 Si(111)基板 | Al(Ga)N バッファ | uGaN | nGaN | MQW(1～3ペア) | AlGaN | pGaN | 接触層 | ||
| InGaN-QW | GaN-QB | ||||||||
| 寸法 | 2インチ、4インチ | ||||||||
| 520±10nm | |||||||||
| 厚さ | 800nm | 1000nm | 3000nm | ~3nm | ~10nm | 35nm | 145nm | 20nm | |
| 構成 | Al% | / | / | / | / | / | ~15 | / | / |
| の％ | / | / | / | ~25 | / | / | / | / | |
| ドーピング | [シ] | / | / | 8.0E+18 | / | 2.0E+17 | / | / | / |
| [Mg] | / | / | / | / | / | 1.0E+20 | 3.0E+19 | 2.0E+20 | |
| 基板構造 | 20nmコンタクト層/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si(111)基板 | ||||||||
| パッケージ | クラス100のクリーンルーム環境で、窒素雰囲気下で25PCSコンテナにパッケージ化 | ||||||||
私たちに関しては
私たちは、さまざまな材料をウェーハ、基板、およびカスタマイズされた光学ガラス部品に加工することを専門としています。これらの部品は、エレクトロニクス、光学、オプトエレクトロニクス、および他の多くの分野で広く使用されています。また、国内外の多くの大学、研究機関、企業と緊密に連携し、研究開発プロジェクト向けにカスタマイズされた製品とサービスを提供しています。私たちの良い評判によって、すべてのお客様と協力関係を維持することが私たちのビジョンです。
よくある質問
Q: あなたは商社ですか、それともメーカーですか?
私たちは工場です。
Q：納期はどのくらいですか？
通常、在庫がある場合は3～5日です。
または、商品が在庫にない場合は、数量に応じて7〜10日です。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか？
はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
お支払い <=5000USD、100% 前払い。
Paymen >=5000USD、前もって 80% T/T、shippment の前のバランス。
コンタクトパーソン: Xiwen Bai (Ciel)
電話番号: +8613372109561
