商品の詳細:
|
| 製品名: | N-GaNの2インチの支えがない基質 | 弓: | ≤ 20μm |
|---|---|---|---|
| オリエンテーションの平たい箱: | （1 - 100） ±0.1˚の12.5の± 1mm | 次元: | 50.0 ±0.3mm |
| 厚さ: | 400 ± 30μm | TTV: | ≤ 15µm |
| ハイライト: | 2インチのGaN Epiのウエファー,370um単結晶のウエファー,430um GaN Epiのウエファー |
||
厚さ400の± 30のμmの2インチの支えがないN-GaNの基質は50.0 ±0.3 mmの寸法を測る
2inch C表面はnタイプの支えがないGaNの単結晶の基質の抵抗をSi添加した < 0="">
概観
共通方法、金属の有機性化学気相堆積（MOCVD）、カーボン、酸素およびmetal-organic前駆物質、susceptorsおよびリアクター壁から起きるケイ素原子によって汚染されるGaNで本来結果。汚染の範囲は成長の温度、III/Vの比率、ガスの流動度およびリアクター圧力を含む成長の条件によって複雑に、決まる。
| N-GaNの2インチの支えがない基質 | ||||||
|
生産のレベル（P） |
研究（R） |
ダミー（D） |
注: （1） 5ポイント:5つの位置のmiscutの角度は0.55 ±0.15oである （2） 3ポイント:miscutは位置の曲がる（2つ、4、5）は0.55 ±0.15oである （3）使用可能な区域:周囲およびマクロ欠陥（穴）の排除 |
|||
| P+ | P | P- | ||||
| 項目 | GaN FSC N C50 SSP | |||||
| 次元 | 50.0 ±0.3 mm | |||||
| 厚さ | 400 ± 30のμm | |||||
| オリエンテーションの平たい箱 | （1 - 100） ±0.1oの12.5の± 1つのmm | |||||
| TTV | ≤ 15のμm | |||||
| 弓 | ≤ 20のμm | |||||
| 抵抗（300K） | ≤ 0.02 Ω·Nタイプのためのcm （Si添加されて） | |||||
| Gaの表面表面の粗さ | <0> | |||||
| Nの表面表面の粗さ | 0.5の~1.5 μm （磨かれた単一の側面） | |||||
| M軸線（miscutの角度）の方の角度を離れたCの平面（0001） |
0.55の± 0.1o （5ポイント） |
0.55± 0.15o （5ポイント） |
0.55の± 0.15o （3ポイント） |
|||
| 転位密度に通すこと | ≤ 7.5 x 105のcm-2 | ≤ 3つx 106のcm-2 | ||||
| 中心のФ47 mmの穴の数そして最高のサイズ | 0 | ≤の3@1000のμm | ≤の12@1500のμm | ≤の20@3000のμm | ||
| 使用可能な区域 | > 90% | >80% | >70% | |||

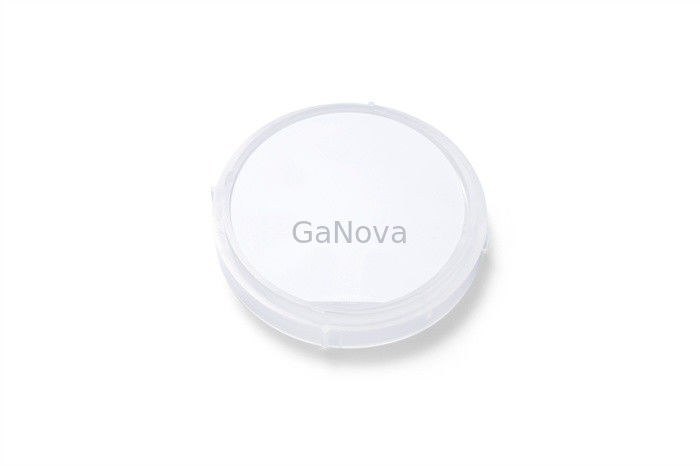

| パッケージ | 単一のウエファーの容器のクリーンルームで包まれる | |||||
