6inch 4H SiC N型基板 47.5mm 二次フラット無し

6inch 4H SiC N型基板 47.5mm 二次フラット無し
6inch 4H SiC N型基板 47.5mm 二次フラット無し

大画像 :  6inch 4H SiC N型基板 47.5mm 二次フラット無し

商品の詳細:
起源の場所: 蘇州中国
ブランド名: GaNova
証明: UKAS/ISO9001:2015
お支払配送条件:

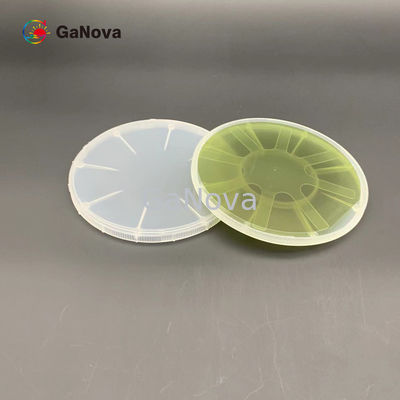

パッケージの詳細: クラス10000のクリーンルーム環境での真空パック、25枚入りカセットまたは枚葉容器。
受渡し時間: 3-4 週日
支払条件: T/T

6inch 4H SiC N型基板 47.5mm 二次フラット無し

説明
結晶形: 4h 表面金属汚染: (Al、Cr、Fe、Ni、Cu、Zn、Pb、Na、K、Ti、Ca、V、Mn) ≤1E11cm⁻²
製品名: Sicのエピタキシアル ウエファー 直径: 150.0mm +0mm/-0.2mm
表面のオリエンテーション: Off-Axis:4°toward <11-20>±0.5の° 第一次平らな長さ: 47.5mmの± 1.5mm
二次平らな長さ: 二次平たい箱無し 第一次平らなオリエンテーション: 平行to<11-20>±1°
直角Misorientation: ±5.0°
ハイライト:

SiC Nタイプ基板、6inch SiCウェーハ、4H Nタイプ基板

,

6inch SiC Wafer

,

4H N Type substrate



6インチ 4H-SiC基板 N型 P-SBDグレード 350.0±25.0μc MPD≤0.5/cm2抵抗率 0.015Ω•cm—0.025Ω•cm 電力およびマイクロ用



6inch 4H-SiC基板 N型



概要

SiC ブール (結晶) が成長し、インゴットに機械加工され、次に基板にスライスされ、その後研磨されます。次に、この基板の上に薄いSiCエピタキシャル層を成長させて、エピウェーハを作成します。





財産

P-MOSグレード P-SBDグレード Dグレード
クリスタルフォーム 4H
ポリタイプ なし Area≤5%
(MPD)a ≤0.2/cm2 ≤0.5/cm2 ≤5/cm2
六角プレート なし Area≤5%
六方晶多結晶 なし
インクルージョンa Area≤0.05% Area≤0.05% なし
抵抗率 0.015Ω・cm~0.025Ω・cm 0.015Ω・cm~0.025Ω・cm 0.014Ω・cm~0.028Ω・cm
(EPD)a ≤4000/cm2 ≤8000/cm2 なし
(TED)a ≤3000/cm2 ≤6000/cm2 なし
(BPD)a ≤1000/cm2 ≤2000/cm2 なし
(TSD)a ≤600/cm2 ≤1000/cm2 なし
積層欠陥 ≤0.5% エリア ≤1% エリア なし



表面金属汚染



(Al、Cr、Fe、Ni、Cu、Zn、Pb、Na、K、Ti、Ca、V、Mn) ≤1E11 cm-2

直径 150.0mm +0mm/-0.2mm
表面の向き 軸外:<11-20>に向かって4°±0.5°
一次平面長 47.5mm±1.5mm
二次平面長 二次フラットなし
プライマリ フラット方向 <11-20>±1°に平行
セカンダリ フラット方向 なし
直交ミスオリエンテーション ±5.0°
表面仕上げ C面:光学研磨、Si面:CMP
ウェーハエッジ 面取り

表面粗さ

(10μm×10μm)

Si 面 Ra≤0.20 nm ; C 面 Ra≤0.50 nm
厚さa 350.0μm±25.0μm
LTV(10mm×10mm)a ≦2μm ≦3μm
(TTV)a ≦6μm ≦10μm
(弓)a ≤15μm ≤25μm ≤40μm
(ワープ)a ≤25μm ≤40μm ≤60μm
チップ/インデント なし 許可 ≥0.5mm 幅と深さ 数量 2 ≤1.0 mm 幅と奥行き

a

(Siフェイス、CS8520)

≤5かつ累積長さ≤0.5×ウェーハ直径

≤5かつ累積長さ≤1.5×ウェーハ

直径

トゥア(2mm×2mm) ≥98% ≥95% なし
クラック なし
汚染 なし
財産 P-MOSグレード P-SBDグレード Dグレード
エッジ除外 3mm

備考: の付いた項目は、3mm のエッジ除外が使用されます。a.
