商品の詳細:
|
製品名: | GaAs-Siウェーハ | 成長方法: | VGF |
---|---|---|---|
行為の種類: | S-C-N | ドーパント: | GaAs-Si |
方位角: | 0° | オリエンテーション: | EJ[0-1-1]±0.5° |
ハイライト: | 17mm GaAs Epiのウエファー,エピタキシアル ウエファー50.8mm,GaAs Epiのウエファー50.8mm |

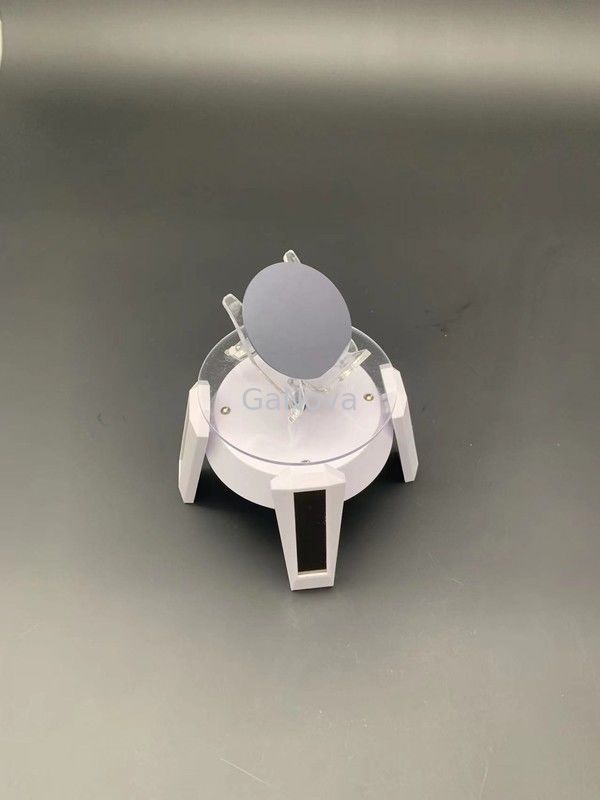

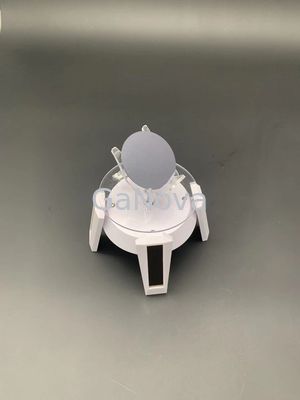

長さ2inch GaAsの(100つの) Undoped基質の17±1mm 50.8±0.2mm
概観
GaAsに基づいて高性能のsolar-cellパネルの変換効率は40%までである。現在、そのようなsolar-cellパネルは無人の空気車および太陽自動適用で広く利用されている。
GaAsの適用は光ファイバーコミュニケーション、無線ネットワーク(WLAN)、5Gのための移動式受話器、青い歯コミュニケーション、衛星通信、単一マイクロウェーブ集積回路(MMIC)、また無線周波数の集積回路(RFIC)に及ぶ企業のためのトランジスターの大きい変化をカバーする。
GaAs Siウエファー |
|
成長方法 |
VGF |
行ないのタイプ | S-C-N |
添加物 | GaAs Si |
オリエンテーション | (TowardAを離れた100) 15°±0.5°<111> |
オリエンテーションの角度 | 0° |
オリエンテーションの | EJ [0-1-1] ±0.5° |
の長さ(mm) | 17±1 |
オリエンテーションなら | EJ [0-11] ±0.5° |
長さ(mm) | 7±1 |
直径(mm) | 50.8±0.2 |
CC (/c.c。) | 0.4E18~1E18 |
抵抗(ohm.cm) | N/A |
移動性(cm2/v.s) | ≥1000 |
EPD (/cm2) | ≤5000 |
厚さ(um) | 350±20 |
TTV (um) | <10> |
TTR (um) | <10> |
曲げなさい(um) | <15> |
歪めなさい(um) | <15> |
表面 | Side1:磨かれたSide2:エッチングされる |
包装 | カセットか単一 |
