商品の詳細:
|
| 成長方法: | VGF | 行為の種類: | S-C-N |
|---|---|---|---|
| 製品名: | GaAs (100) アンドープ基板 | ドーパント: | GaAs-Si |
| 方位角: | 0° | オリエンテーション: | EJ[0-1-1]±0.5° |
| ハイライト: | GaAsエピウェーハ アンドープ基板、GaAs-Siウェーハ 2inch、2inch GaAsエピウェーハ,GaAs-Si Wafer 2inch,2inch GaAs Epi Wafer |
||

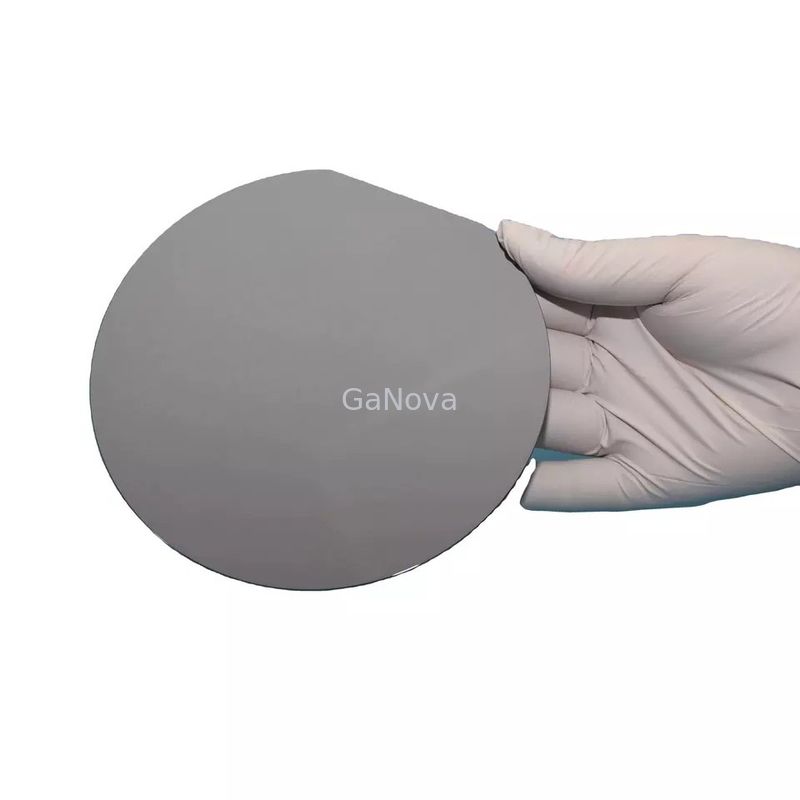

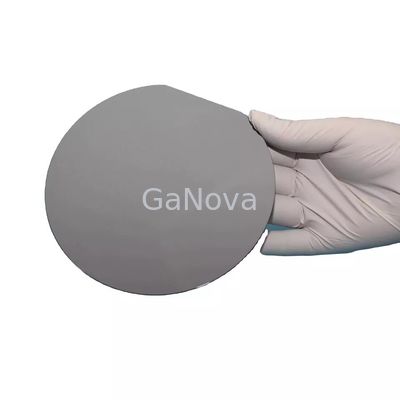

GaAs-Siウェーハ 2inch GaAs (100) アンドープ基板 EJ[0-1-1]±0.5°
概要
GaAs アプリケーションは、光ファイバー通信、ワイヤレス ネットワーク (WLAN)、携帯電話、Bluetooth 通信、衛星通信、5G 用のモノリシック マイクロ波集積回路 (MMIC)、および無線周波数集積回路 (RFIC) にまたがる業界向けのさまざまなトランジスタをカバーしています。 ）。
|
GaAs-Siウェーハ |
|
|
成長方法 |
VGF |
| 行為の種類 | SCN |
| ドーパント | GaAs-Si |
| オリエンテーション | (100)<111>A方向へ15°±0.5°オフ |
| 方位角 | 0° |
| オリエンテーション | EJ[0-1-1]±0.5° |
| OF 長さ (mm) | 17±1 |
| IFの向き | EJ[0-11]±0.5° |
| IF長さ(mm) | 7±1 |
| 直径(mm) | 50.8±0.2 |
| CC(/cc) | 0.4E18~1E18 |
| 抵抗率（Ω・cm） | なし |
| 可動性(cm2/vs) | 1000以上 |
| EPD(/cm2) | ≤5000 |
| 厚さ(ええと) | 350±20 |
| TTV(ええと) | <10 |
| TTR(ええと) | <10 |
| 弓(うーん) | <15 |
| 反り(うーん) | <15 |
| 水面 | Side1: ポリッシュ Side2: エッチング |
| 包装 | カセットまたはシングル |
私たちに関しては
私たちは、さまざまな材料をウェーハ、基板、およびカスタマイズされた光学ガラス部品に加工することを専門としています。これらの部品は、エレクトロニクス、光学、オプトエレクトロニクス、および他の多くの分野で広く使用されています。また、国内外の多くの大学、研究機関、企業と緊密に連携し、研究開発プロジェクト向けにカスタマイズされた製品とサービスを提供しています。私たちの良い評判によって、すべてのお客様と協力関係を維持することが私たちのビジョンです。
よくある質問
Q: あなたは商社ですか、それともメーカーですか?
私たちは工場です。
Q：納期はどのくらいですか？
通常、在庫がある場合は3～5日です。
または、商品が在庫にない場合は、数量に応じて7〜10日です。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか？
はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
お支払い <=5000USD、100% 前払い。
Paymen >=5000USD、前もって 80% T/T、shippment の前のバランス。
