商品の詳細:
|
| 行為の種類: | S-C-N | ドーパント: | GaAs-Si |
|---|---|---|---|
| 方位角: | 0° | オリエンテーション: | EJ[0-1-1]±0.5° |
| OF 長さ (mm): | 17±1 | IFの向き: | EJ[0-11]±0.5° |
| ハイライト: | Undoped GaAs Epiのウエファー,gaasの基質1E18,GaAs Epiのウエファー0.4E18 |
||

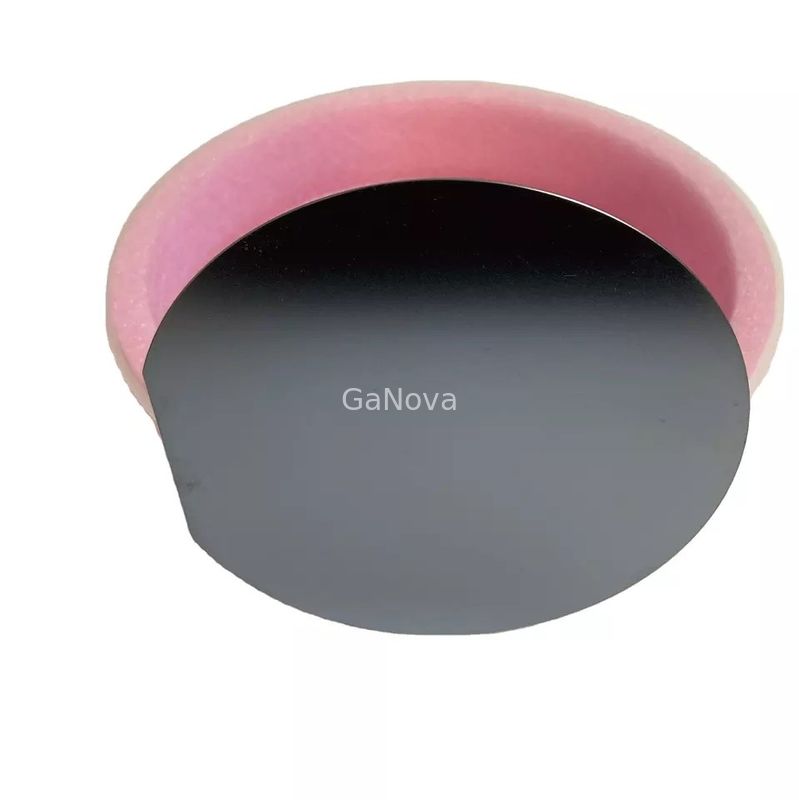

2inch GaAsの（100つの） Undoped基質GaAs Siのウエファー0.4E18~1E18
概観
GaAsの基質と作り出されるRF装置は無線ネットワーク（WLAN）、移動体通信、4G/5G基地局、衛星通信およびWiFiコミュニケーションを含む無線コミュニケーション アプリケーションで一般的、である。
|
GaAs Siウエファー |
|
|
成長方法 |
VGF |
| 行ないのタイプ | S-C-N |
| 添加物 | GaAs Si |
| オリエンテーション | （TowardAを離れた100） 15°±0.5°<111> |
| オリエンテーションの角度 | 0° |
| オリエンテーションの | EJ [0-1-1] ±0.5° |
| の長さ（mm） | 17±1 |
| オリエンテーションなら | EJ [0-11] ±0.5° |
| 長さ（mm） | 7±1 |
| 直径（mm） | 50.8±0.2 |
| CC （/c.c。） | 0.4E18~1E18 |
| 抵抗（ohm.cm） | N/A |
| 移動性（cm2/v.s） | ≥1000 |
| EPD （/cm2） | ≤5000 |
| 厚さ（um） | 350±20 |
| TTV （um） | <10> |
| TTR （um） | <10> |
| 曲げなさい（um） | <15> |
| 歪めなさい（um） | <15> |
| 表面 | Side1:磨かれたSide2:エッチングされる |
| 包装 | カセットか単一 |
私達について
私達は電子工学、光学、opto電子工学および他の多くの分野で広く利用されたウエファー、基質およびカスタマイズされた光学ガラスparts.componentsにいろいろな材料を処理することを専門にする。私達はまた多くの国内を密接に使用して、海外大学、研究所および会社はR & Dのプロジェクトに、カスタマイズされた製品とサービスを提供する。それは私達のよい評判によって私達のすべての顧客との協同のよい関係の維持へ私達の視野である。
FAQ
Q:あなた商事会社または製造業者はであるか。
私達は工場である。
Q:どの位あなたの受渡し時間はあるか。
通常それは商品が在庫にあれば3-5日である。
またはそれは量に従って商品が在庫になければ7-10日、それあるである。
Q:サンプルを提供するか。それまたは余分は自由にあるか。
はい、私達は自由電荷のためのサンプルを提供できたが、貨物の費用を支払わない。
Q:あなたの支払い条件は何であるか。
支払の <>
支払>=5000USD、先立って80% T/T、郵送物の前のバランス。
