5x10mm2 GaN エピタキシャルウェーハ アンドープ SI タイプ

認証
中国 Shanghai GaNova Electronic Information Co., Ltd. 認証
オンラインです

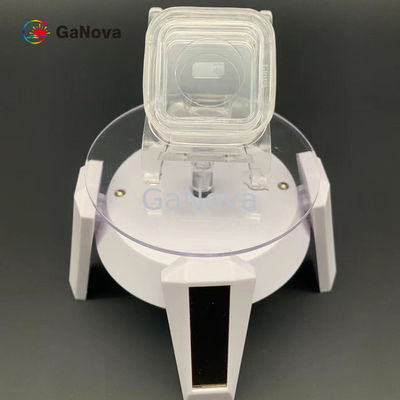

5x10mm2 GaN エピタキシャルウェーハ アンドープ SI タイプ

5x10mm2 GaN エピタキシャルウェーハ アンドープ SI タイプ
5x10mm2 GaN Epitaxial Wafer Un Doped SI Type
5x10mm2 GaN エピタキシャルウェーハ アンドープ SI タイプ 5x10mm2 GaN エピタキシャルウェーハ アンドープ SI タイプ

大画像 :  5x10mm2 GaN エピタキシャルウェーハ アンドープ SI タイプ

商品の詳細:
起源の場所: 蘇州中国
ブランド名: GaNova
証明: UKAS/ISO9001:2015
モデル番号: JDCD01-001-018
お支払配送条件:
パッケージの詳細: クラス10000のクリーンルーム環境での真空パック、6枚入りカセットまたは枚葉容器。
受渡し時間: 3-4 週日
支払条件: T/T
供給の能力: 10000pcs/Month

5x10mm2 GaN エピタキシャルウェーハ アンドープ SI タイプ

説明
製品名: 支えがないGaNの単結晶の基質 厚さ: 350 ±25µm
TTV: ≤ 10µm 弓: - 10µmの≤の弓≤ 10µm
転位密度: 1 x 10 ⁵から3つx 10の⁶のcm⁻の²への マクロ欠陥密度: 0cm⁻ ²
ハイライト:

GaN エピタキシャルウェーハ SI タイプ、5x10.5mm2 gan エピウェーハ、5x10.5mm2 GaN エピタキシャルウェーハ

,

5x10.5mm2 gan epi wafer

,

5x10.5mm2 GaN Epitaxial Wafer

5×10mm2自立型 GaN 単結晶基板 (20-21)/(20-2-1) アンドープ SI タイプ

5×10mm2SP面 (20-21)/(20-2-1) アンドープSI型自立GaN単結晶基板 抵抗率 > 106Ω・cm RFデバイスウエハー




概要

窒化ガリウムは、高出力、高周波半導体アプリケーションに使用される半導体技術です。窒化ガリウムは、さまざまな高出力コンポーネントで GaAs やシリコンよりも優れたいくつかの特性を示します。これらの特性には、より高いブレークダウン電圧とより優れた電気抵抗率が含まれます。





(20-21)/(20-2-1) ace リー-standng GaN サブsttes
アイテム

GaN-FS-SP-US

GaN-FS-SP-NS

GaN-FS-SP-SI-S















5x10mm2 GaN エピタキシャルウェーハ アンドープ SI タイプ 0



備考:

表面と裏面を区別するために、円弧角度 (R < 2 mm) が使用されます。

寸法 5×10mm2
厚さ 350±25μm
オリエンテーション

(20-21)/(20-2-1) A軸方向への平面オフ角 0 ±0.5°

(20-21)/(20-2- 1) C 軸方向への平面オフ角度 - 1 ±0.2°

伝導タイプ N型 N型 半絶縁
抵抗率 (300K) < 0.1Ω・cm < 0.05Ω・cm > 106Ω・cm
TTV ≦10μm
- 10 µm ≤ BOW ≤ 10 µm
表面粗さ

< 0.2 nm (研磨);

または < 0.3 nm (エピタキシーのための研磨および表面処理)

裏面粗さ

0.5~1.5μm

オプション: 1~3 nm (ファイングラウンド);< 0.2 nm (研磨済み)

転位密度 1×10から5~3×106cm-2
マクロ欠陥密度 0cm-2
使用可能面積 > 90% (エッジ除外)
パッケージ クラス 100 のクリーン ルーム環境で、窒素雰囲気下で 6 個の PCS コンテナーにパッケージ化されています。



付録: ミスカット角度の図

5x10mm2 GaN エピタキシャルウェーハ アンドープ SI タイプ 1



もしδ1= 0 ±0.5° の場合、(20-21)/(20-2- 1) A 軸への平面オフ角度は 0 ±0.5° です。

もしδ2= - 1 ±0.2° の場合、(20-21)/(20-2- 1) C 軸への平面オフ角度は - 1 ±0.2° です。



私たちに関しては

私たちは、さまざまな材料をウェーハ、基板、およびカスタマイズされた光学ガラス部品に加工することを専門としています。これらの部品は、エレクトロニクス、光学、オプトエレクトロニクス、および他の多くの分野で広く使用されています。また、国内外の多くの大学、研究機関、企業と緊密に連携し、研究開発プロジェクト向けにカスタマイズされた製品とサービスを提供しています。私たちの良い評判によって、すべてのお客様と協力関係を維持することが私たちのビジョンです。





よくある質問

Q: あなたは商社ですか、それともメーカーですか?
私たちは工場です。
Q:納期はどのくらいですか?
通常、在庫がある場合は3~5日です。
または、商品が在庫にない場合は、数量に応じて7〜10日です。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか?
はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
お支払い <=5000USD、100% 前払い。
Paymen >=5000USD、前もって 80% T/T、shippment の前のバランス。
