商品の詳細:
|
| タイプ:: | 平らなサファイア | ポリス: | （SSP）磨かれる/磨かれる二重側面単一の側面（DSP） |
|---|---|---|---|
| サイズ: | 50.8±0.2 mm (2in)/100±0.2 mm ((4in)/150 +0.2 mm (6in) | オリエンテーション: | C平面 (0001) は,M軸に向かって 0.2 + 0.1° の角を外す |
| 厚さ: | 430+25ミリ (2インチ)/660+25ミリ (4インチ)/1300 +25ミリ (6インチ) | タイプ: | サファイアエピタキシアル・ウェーバーのGAN |
| ハイライト: | チップ生産 エピウエファー,チップ製造 GaN エピタキシャル・ウェーファー,チップ製造のGaNエピウエファー |
||
記述:
エピアキシアル・ウェーファーは,単一の結晶基板上に新しい単一結晶層を培養することによって形成された製品を指します.エピアキシアルウエファは,デバイスの性能の約70%を決定し,半導体チップのための重要な原材料ですエピアキシアル・ウェーバーの製造者は,CVD (化学蒸気堆積) 機器,MBE (分子ビームエピタキシ) 機器,HVPE機器などを使用します.結晶を培養し,基板材料にエピタキシアル・ウエフラーを製造するエピタキシアル・ウェーバーは,写真リトグラフィー,薄膜堆積,エッチングなどのプロセスを通してウェーバーに製造される.ウェーバーはさらに裸のチップに切られる.包装プロセス,例えば基板の固定を経る保護用殻の設置,チップ回路のピンと外部基板の間のワイヤ接続,回路のテスト,性能試験,そして,最終的にチップを生産するための他のテストステップ上記のチップ生産プロセスは,最終的なチップがチップ設計要件を満たしていることを確保するために,チップ設計プロセスとの相互作用を維持する必要があります.
ガリウムナイトリドの性能に基づいて,ガリウムナイトリドの表軸ウエフルは主に高電源,高周波,中低電圧のアプリケーションに適しており,特に以下に反映されています.1) 高帯域幅: 高帯域幅は,ガリウムアセンリッド装置よりも高い出力を出すことができるガリウムナイトリッド装置の電圧抵抗レベルを向上させます.特に5G通信基地局に適している2) 高変換効率:ガリウムナイトリドのスイッチ電源電子装置の導電抵抗は,シリコン装置よりも3階位低い3) 高熱伝導性:ガリウムナイトリドの高熱伝導性により,優れた熱消耗性能があります.高功率装置の製造に適している4) 解離電場強度:ガリウムナイトリドの解離電場強度は,シリコンナイトリドと類似しているものの,半導体技術や材料格子不一致などの要因により,ガリウムナイトリッド装置の電圧耐性は通常1000V程度です.安全な稼働電圧は通常 650V以下です
仕様:
| 2から6インチ ドーピングされていない GaN/サファイア ウェーファー | |||
|
基板 |
タイプ | 平らなサファイア |
|
| ポーランド語 | 片側から磨いた (SSP) /二面から磨いた (DSP) | ||
| サイズ | 50.8 ±0.2 mm (2in) /100 ±0.2 mm (4in) /150 ±0.2 mm (6in) | ||
| オリエンテーション | C平面 (0001) がM軸に向かって角を外して 0.2 ± 0.1° | ||
| 厚さ | 430 ±25 μm (2in) /660 ±25 μm (4in) /1300 ±25 μm (6in) | ||
|
エピレイヤー |
構造 | 4.5 μm uGaN/~ 25 nm uGaNバッファ/サファイア | |
| 導管の種類 | N型 | ||
| 厚さ/STD | 4.5 ±0.5μm/ <3% | ||
| 荒さ (Ra) | <0.5 nm | ||
| XRD FWHM | (0002) < 300 弧秒,(10-12) < 400 弧秒 | ||
| 抵抗性 (300K) | < 0.5 Ω·cm | ||
| モビリティ | > 300cm2/V·s | ||
| キャリア濃度 | ≤ 1×1017cm-3 | ||
| 使用可能な面積 | > 90% (エッジとマクロの欠陥を除く) | ||
|
パッケージ |

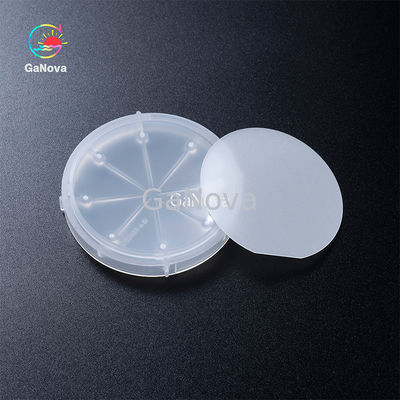

クリーンルームで単一のワッフル容器で梱包されています |
||
