商品の詳細:
|
ハイライト: | GaNガリウムナトリド単結晶基板,2インチガリウムナイトリド シングルクリスタル基板 |
---|

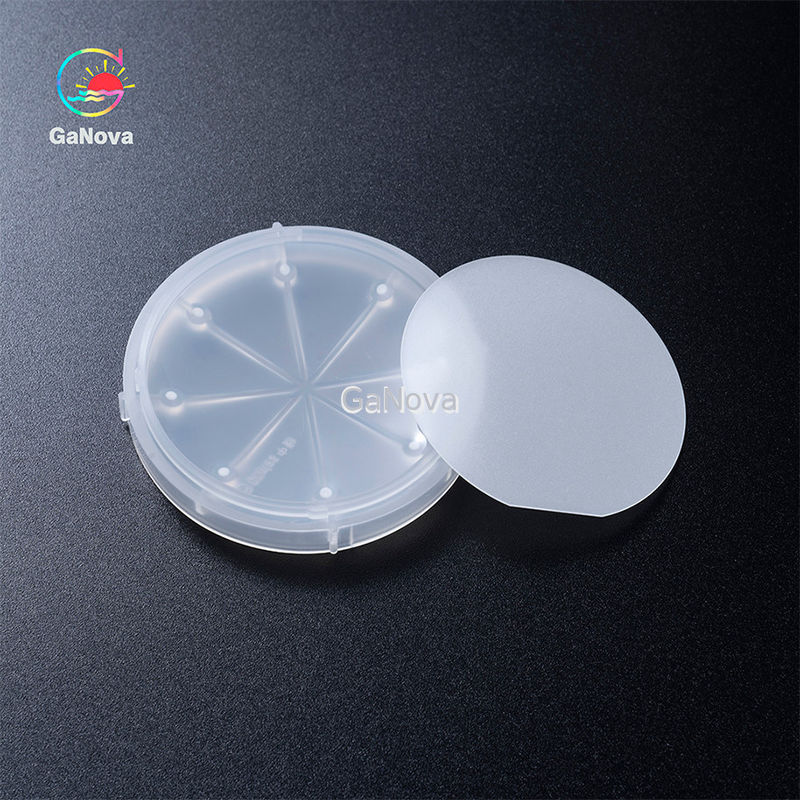

無ドーピングされた自由立体GAN基板
1ガリウムナトリド単結晶基板の概要(ガン基板)
ガリウムナイトリド単結晶基板 (GaN基板) は,ガリウムナイトリド (GaN) の結晶の調製プロセスに必要な重要な成分である.そしてガリウムナイトライドの結晶が成長する基板ですガリウムナイトリド (GaN) 結晶は,LED,高速電子機器,電力電子機器を含む幅広いアプリケーションシナリオを持っています.ガリウムナイトリド単結晶基板 (GaN基板) の質は,結晶の性能と出力に決定的な影響を及ぼします..
2製品仕様
2インチ自由立 U-GaN/SI-GaN基板 | |||||||
![]() |
優秀レベル (S) |
生産レベル (A) |
研究 レベル (B) |
愚か者 レベル (C) |
注記: (1) 使用可能な面積: 縁とマクロ欠陥を除く (2) 3点:位置 (2, 4, 5) の切断誤角は 0.35 ± 0 です.15o |
||
S-1 | S-2 | A-1 | A-2 | ||||
サイズ | 50.8 ± 1 mm | ||||||
厚さ | 350 ± 25 μm | ||||||
オリエンテーション・フラット | (1-100) ± 05o, 16 ± 1 mm | ||||||
副次方向性平面 | (11-20) ±3o, 8 ± 1 mm | ||||||
抵抗性 (300K) |
< 0.5 Ω·cm N型 (Undoped; GaN-FS-C-U-C50) について または > 1 x 106半断熱剤 (Fe-ドーピング; GaN-FS-C-SI-C50) の Ω·cm |
||||||
TTV | ![]() |
||||||
ボウ | ≤ 20 μm ≤ 40 μm | ||||||
表面の荒さ |
< 0.2 nm (磨き) または < 0.3 nm (エピタキスのための磨きと表面処理) |
||||||
N 表面の荒さ |
0.5 ~1.5 μm オプション: 1~3 nm (細工); < 0.2 nm (磨き) |
||||||
パッケージ | クリーンルームで 単一のウエファー容器に詰め込まれています | ||||||
使用可能な面積 | > 90% | >80% | >70% | ||||
変位密度 | <9.9×105cm-2 | 3x106cm-2 | <9.9×105cm-2 | 3x106cm-2 | 3x106cm-2 | ||
オリエンテーション:C平面 (0001) はM軸の角度から離れている |
0.35 ± 015o (3ポイント) |
0.35 ± 015o (3ポイント) |
0.35 ± 015o (3ポイント) |
||||
マクロ欠陥密度 (穴) | 0cm-2 | <0.3cm-2 | < 1cm-2 | ||||
マクロ欠陥の最大サイズ | ![]() |
< 700 μm | < 2000 μm | < 4000 μm |
わたしたち に つい て
私たちは,様々な材料をウェーファー,基板,カスタマイズされた光学ガラスパーツに加工することに特化した. 電子,光学,光電子,および他の多くの分野で広く使用される部品.国内外の多くの大学と緊密に協力しています研究機関や企業は,研究開発プロジェクトのためにカスタマイズされた製品とサービスを提供します.私たちの良き評判によってすべての顧客との協力の良好な関係を維持する私たちのビジョンです.
よくある質問
Q: 取引会社ですか? それとも製造会社ですか?
私たちは工場です.
Q: 配達時間はどれくらいですか?
通常は,商品が在庫なら3~5日です.
商品が在庫がない場合は 7-10 日です 量に応じてです
Q: サンプルを用意していますか?無料ですか?それとも追加ですか?
はい,私たちは無料の料金でサンプルを提供することができますが,貨物料を払いません.
Q: あなたの支払い条件は?
支払いは <=5000USD,100%事前.
>=5000USD,80%T/T先払い,出荷前の残高.
