商品の詳細:
|
| ハイライト: | シングルクリスタルガンエピウエファー,4インチエピワフラー,シングルクリスタルガン基板 |
||
|---|---|---|---|

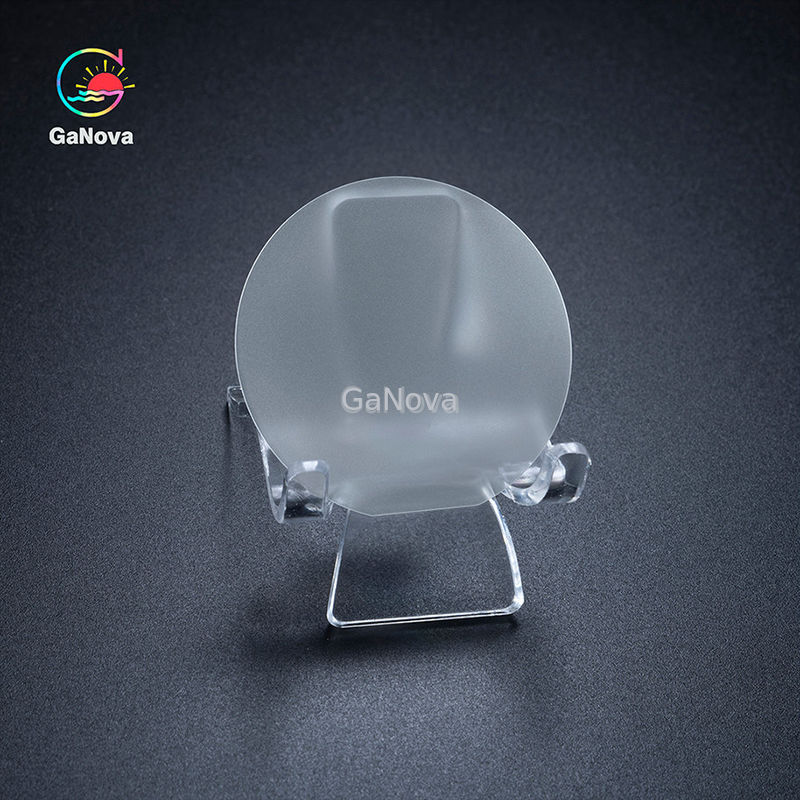

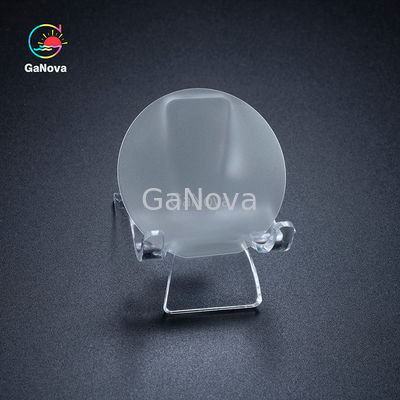

4インチ鉄製ガリウムナイトリド単結晶ガナ基板の紹介
4インチ鉄ドーピングガリウムナイトライド単結晶GaN基板は,ガリウムナイトライド (GaN) 材料で作られた単結晶基板で,鉄元素をドーピングすることによって電気性能を向上させる.ガリウムナイトリド (GaN) は,直接帯域が3の広い半導体材料である..4 eVで,光電子および電源電子装置に広く使用される.
準備プロセス
4インチの鉄製ガリウムナイトリッド単結晶基板の調製には以下の手順が含まれます.
MOCVD技術:高品質のガリウムナイトリド単結晶層の栽培に使用される 4.
レーザー脱皮技術:単結晶層の欠陥を取り除き,基板の性能を改善するために使用されます.
HVPE技術:生産効率を向上させるためにガリウムナイトリド基板の大規模生産に使用される.
要約すると,4インチ鉄製ガリウムナイトリド単結晶基板は 幅広い応用可能性のある 高性能半導体材料です特に光電子とパワー電子の分野で.
| 2インチの N-GaN 基板 | ||||||
 |
生産レベル (P) |
Resエアークh(R) |
愚か者(D) |
注記: (1) 5点: 5つの位置の切断誤角は0.55 ±0.15o (2) 3点:位置 (2, 4, 5) の誤差切断角は0.55 ±0.15o (3) 使用可能な面積:周辺およびマクロ欠陥 (穴) の除外 |
||
| P+ | P | ほら | ||||
| ポイント | GaN-FS-C-N-C50-SSP | |||||
| サイズ | 50.0 ±0.3 mm | |||||
| 厚さ | 400 ± 30 μm | |||||
| オリエンテーション・フラット | (1−100) ±01o,12.5 ± 1 mm | |||||
| TTV | ≤ 15 μm | |||||
| ボウ | ≤ 20 μm | |||||
| 抵抗性 (300K) | N型 (Si-ドーピング) の場合 ≤ 0.02 Ω·cm | |||||
| 表面の荒さ | ≤ 0.3 nm (エピタキシのための磨きと表面処理) | |||||
| N 表面の荒さ | 0.5 ~1.5 μm (片側から磨いた) | |||||
| C平面 (0001) は M軸 (誤った角度) に向いている角度から離れている |
0.55 ± 01o (5ポイント) |
0.55±015o (5ポイント) |
0.55 ± 015o (3ポイント) |
|||
| 糸の脱出密度 | ≤ 7.5 x 105cm-2 | ≤ 3 x 106cm-2 | ||||
| 中央にF47mmの穴の数と最大サイズ | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
| 使用可能な面積 | > 90% | >80% | >70% | |||
| パッケージ | クリーンルームで 単一のウエファー容器に詰め込まれています | |||||
