商品の詳細:
|
ハイライト: | 4インチガンの基板,塩基配合物,自由に立つガンの基板 |
---|

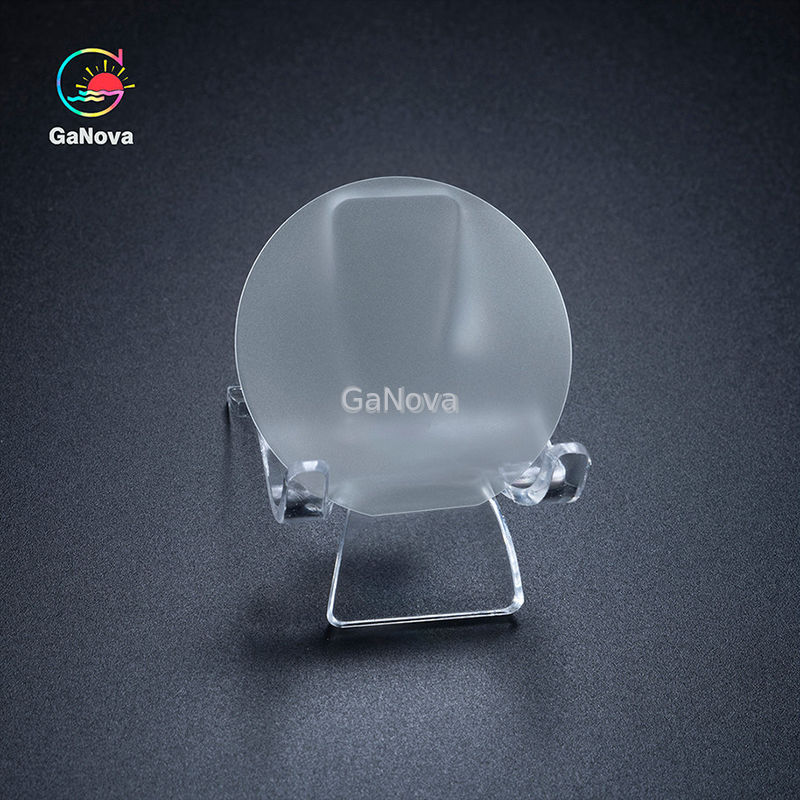

4インチ鉄ドーピングガリウムナイトリド (GaN) の導入シングルクリスタル基板
4インチ鉄ドーピングガリウムナイトリド (GaN) シングルクリスタル基板は,ガリウムナイトリド (GaN) 材料から作られたシングルクリスタル基板です.鉄元素をドーピングすることで電力の性能を向上させるガリウムナイトリド (GaN) は,3.4eVの直接帯域隙を持つ広い帯域半導体材料で,光電子および電力電子機器で広く使用されています.
準備プロセス
4インチの鉄製ガリウムナイトリッド単結晶基板の調製には以下の手順が含まれます.
MOCVD技術:高品質のガリウムナイトリド単結晶層の栽培に使用される 4.
レーザー脱皮技術:単結晶層の欠陥を取り除き,基板の性能を改善するために使用されます.
HVPE技術:生産効率を向上させるためにガリウムナイトリド基板の大規模生産に使用される.
要約すると,4インチ鉄製ガリウムナイトリド単結晶基板は 幅広い応用可能性のある 高性能半導体材料です特に光電子とパワー電子の分野で.
製品仕様
2インチの N-GaN 基板 | ||||||
![]() |
生産レベル (P) |
Resエアークh(R) |
愚か者(D) |
注記: (1) 5点: 5つの位置の切断誤角は0.55 ±0.15o (2) 3点:位置 (2, 4, 5) の誤差切断角は0.55 ±0.15o (3) 使用可能な面積:周辺およびマクロ欠陥 (穴) の除外 |
||
P+ | P | ほら | ||||
ポイント | GaN-FS-C-N-C50-SSP | |||||
サイズ | 50.0 ±0.3 mm | |||||
厚さ | 400 ± 30 μm | |||||
オリエンテーション・フラット | (1−100) ±01o,12.5 ± 1 mm | |||||
TTV | ≤ 15 μm | |||||
ボウ | ≤ 20 μm | |||||
抵抗性 (300K) | N型 (Si-ドーピング) の場合 ≤ 0.02 Ω·cm | |||||
表面の荒さ | ≤ 0.3 nm (エピタキシのための磨きと表面処理) | |||||
N 表面の荒さ | 0.5 ~1.5 μm (片側から磨いた) | |||||
C平面 (0001) は M軸 (誤った角度) に向いている角度から離れている |
0.55 ± 01o (5ポイント) |
0.55±015o (5ポイント) |
0.55 ± 015o (3ポイント) |
|||
糸の脱出密度 | ≤ 7.5 x 105cm-2 | ≤ 3 x 106cm-2 | ||||
中央にF47mmの穴の数と最大サイズ | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
使用可能な面積 | > 90% | >80% | >70% | |||
パッケージ | クリーンルームで 単一のウエファー容器に詰め込まれています |
