商品の詳細:
|
| 直径: | 2" | 等級: | 主 |
|---|---|---|---|
| 成長方法: | CZ | オリエンテーション: | <1-0-0><1-1-1>、<1-1-0> |
| タイプ/添加物: | Pのタイプ/ほう素、Nのタイプ/Phos、N Type/As、N Type/Sb | 厚さ(μm): | 279 |
| 厚さの許容: | 標準的な± 25μmの最高の機能の± 5μm | 抵抗: | 0.001-100オームcm |
| 終わる表面: | 、P/P、E/E、G/G P/E | TTV （μm）: | 標準的な<10μm、最高Capabilities<5μm |
| 弓/ゆがみ: | 標準的な<40μm、最高Capabilities<20μm | 粒子: | <10> |
| ハイライト: | 100 ohm-cm シリコン ウェーハ P タイプ、279 um シリコン エピタキシャル ウェーハ、シリコン ウェーハ ボロン ドーパント,279 um silicon epitaxial wafer,Silicon Wafer Boron Dopant |
||
0.001-100 ohm-cm シリコンウェーハ粒子 <10@0.5μm <10@0.3μm <10@0.2μメートル

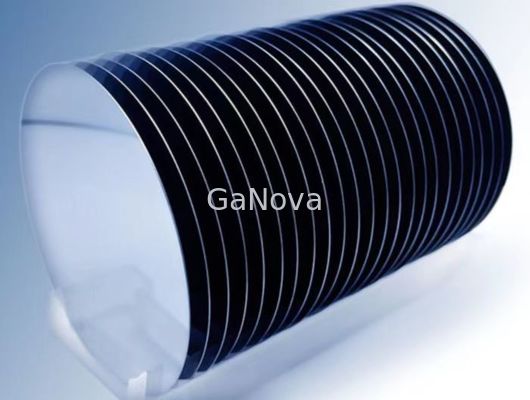

2インチシリコンウェーハ MEMSデバイス、集積回路、ディスクリートデバイス専用基板
概要
シリコンがドープされたレベルに応じて、半導体は外因性または縮退と見なすことができます。外因性半導体は軽度から中程度にドープされますが、縮退半導体は製造中に高レベルのドーピングが発生するため、より導体として機能します。
仕様
| シリコンウェーハ | |
|
直径
|
2"/3"/4"/5"/6"/8"/12" |
| 学年 | プライム |
| 成長 方法 | CZ |
| オリエンテーション | <1-0-0>,<1-1-1>,<1-1-0> |
| タイプ/ドーパント | P型/ボロン、N型/リン、N型/As、N型/Sb |
| 厚さ(μm) | 279/380/525/625/675/725/775 |
| 厚さ 許容範囲 | 標準±25μm、最大能力±5μm |
| 抵抗率 | 0.001～100Ωcm |
| 水面 終了した | P/E、P/P、E/E、G/G |
| TTV(μm) | 標準 <10 μm、最大能力 <5 μm |
| 弓・ワープ | 標準 <40 μm、最大能力 <20 μm |
| 粒子 | <10@0.5μm;<10@0.3μm;<10@0.2μm; |
私たちに関しては
私たちは、さまざまな材料をウェーハ、基板、およびカスタマイズされた光学ガラス部品に加工することを専門としています。これらの部品は、エレクトロニクス、光学、オプトエレクトロニクス、および他の多くの分野で広く使用されています。また、国内外の多くの大学、研究機関、企業と緊密に連携し、研究開発プロジェクト向けにカスタマイズされた製品とサービスを提供しています。私たちの良い評判によって、すべてのお客様と協力関係を維持することが私たちのビジョンです。
よくある質問
Q: あなたは商社ですか、それともメーカーですか?
私たちは工場です。
Q：納期はどのくらいですか？
通常、在庫がある場合は3～5日です。
または、商品が在庫にない場合は、数量に応じて7〜10日です。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか？
はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
お支払い <=5000USD、100% 前払い。
Paymen >=5000USD、前もって 80% T/T、shippment の前のバランス。
