商品の詳細:
|
| 次元: | 5 x 10mmの² | 厚さ: | 350 ±25µm |
|---|---|---|---|
| TTV: | ≤ 10µm | 弓: | - 10µm≤弓≤10µm |
| マクロ欠陥密度: | 0cm⁻ ² | 使用可能な区域: | > 90% （端の排除） |
| ハイライト: | 5*10mm2 GaN シングルクリスタル基板 |
||

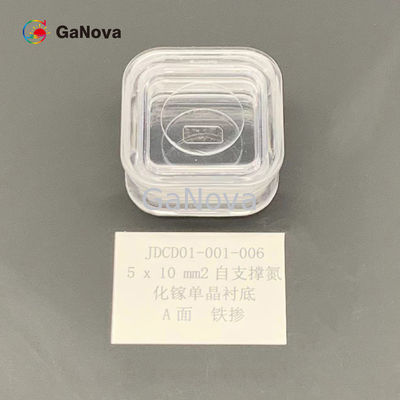

5*10mm2表面Un-doped SIタイプの支えがないGaNの単結晶の基質の抵抗> 106 Ω·cm RF装置ウエファー
概観
Epiの薄いウエファーはリーディング エッジMOS装置のために一般的である。厚いEpiがか多層のエピタキシアル ウエファーは装置のために電力を制御するのに主に使用されエネルギー消費の効率の改善に貢献している。
ガリウム窒化物（GaN）の基質は良質のsingle-crystal基質である。それは元のHVPE方法および最初に長年にわたり開発されたウエファーの加工技術となされる。特徴は高い結晶、よい均等性および優秀な表面質である。
GaNのこれらのウエファーは電気自動車のためのプロジェクター光源、インバーター、および他の適用の使用のための前例のないultra-bright半導体レーザーそして高性能力装置を実現する。
| 表面支えがないGaNの基質 | ||||
| 項目 | GaN FSU S |
GaN FSN S |
GaN FS SIS |
円アークの角度（R < 2="" mm=""> |
| 次元 | 5つx 10のmm2 | |||
| 厚さ | 350 ±25 µm | |||
| オリエンテーション |
M軸線0 ±0.5°の方の角度を離れた平面（11-20） C軸線- 1 ±0.2°の方の角度を離れた平面（11-20） |
|||
| 伝導のタイプ | Nタイプ |
Nタイプ |
Semi-Insulating | |
| 抵抗（300K） | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | ≤ 10のµm | |||
| 弓 | - 10 µmの≤の弓≤ 10のµm | |||
| 前部表面の粗さ |
< 0=""> または < 0=""> |
|||
| 背部表面の粗さ |
0.5の~1.5 μm 選択:1~3 nm （良い地面）; < 0=""> |
|||
| 転位密度 | 1つx 105から3つx 106のcm-2から | |||
| マクロ欠陥密度 | 0のcm-2 | |||
| 使用可能な区域 | > 90% （端の排除） | |||
| パッケージ | 、6 PCSの容器で、窒素の大気の下でクラス100のクリーン ルームの環境で包まれる | |||
付録:miscutの角度の図表
M軸線の方の角度を離れたδなら1 = 0 ±0.5°、平面（11-20）は0 ±0.5°である。
δなら2 = - C軸線の方の角度を離れた1 ±0.2°、平面（11-20）はある- 1 ±0.2°。
