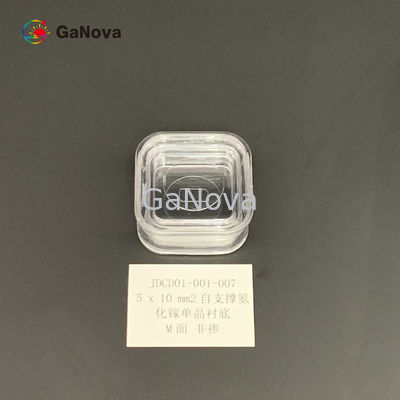

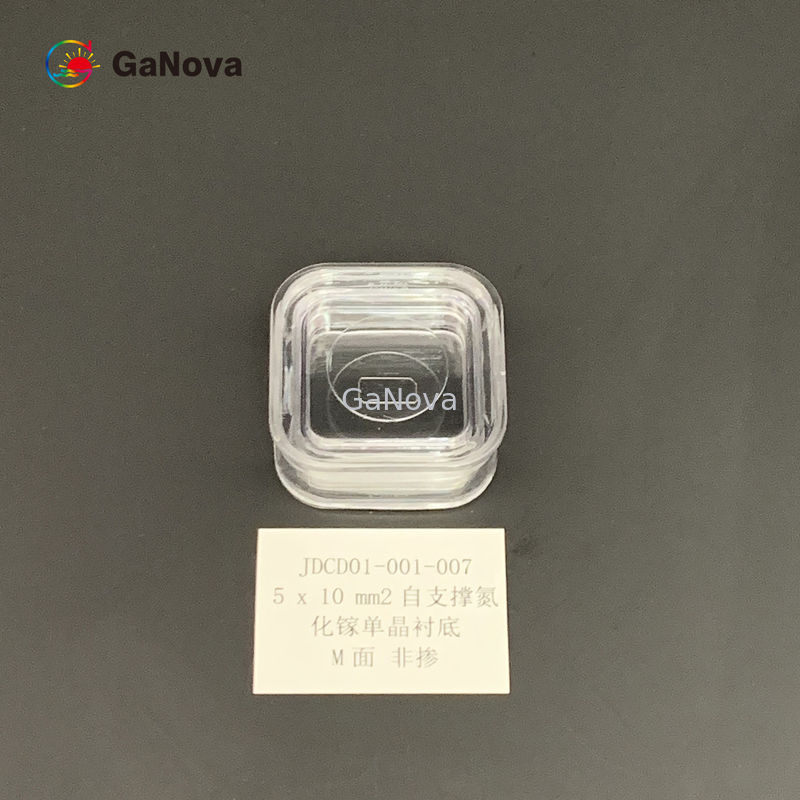

5×10mm2M 面自立型 GaN 基板 350 ±25 µm TTV ≤ 10 µm
5×10.5mm2M面 アンドープn型自立GaN単結晶基板 比抵抗＜0.1Ω・cm パワーデバイス/レーザーウエハー
概要
GaN 基板は、損傷がなく、非常に平坦 (Rms < 0.2 nm)、制御された表面配向、制御された原子ステップ表面を備えています。エピタキシャル成長に適した表面品質を実現しています。
レーザーダイオード：紫LD、青LD、緑LD
パワーエレクトロニクスデバイス、高周波電子デバイス
| M へエース ふリー-stと私ng GaN サブstらtes | ||||
| アイテム |
GaN-FS-MUS
|
GaN-FS-MNS
|
GaN-FS-M-SI-S |
備考： 表面と裏面を区別するために、円弧角度 (R < 2 mm) が使用されます。 |
| 寸法 | 5×10mm2 | |||
| 厚さ | 350±25μm | |||
| オリエンテーション |
M 面 (1- 100) A 軸方向のオフ角度 0 ±0.5° M 面 (1- 100) C 軸方向へのオフ角度 - 1 ±0.2° |
|||
| 伝導タイプ | N型 | N型 | 半絶縁 | |
| 抵抗率 (300K) | < 0.1Ω・cm | < 0.05Ω・cm | > 106Ω・cm | |
| TTV | ≦10μm | |||
| 弓 | - 10 µm ≤ BOW ≤ 10 µm | |||
| 表面粗さ |
< 0.2 nm (研磨); または < 0.3 nm (エピタキシーのための研磨および表面処理) |
|||
| 裏面粗さ |
0.5～1.5μm オプション: 1~3 nm (ファイングラウンド);< 0.2 nm (研磨済み) |
|||
| 転位密度 | 1×10から5～3×106cm-2 | |||
| マクロ欠陥密度 | 0cm-2 | |||
| 使用可能面積 | > 90% (エッジ除外) | |||
| パッケージ | クラス 100 のクリーン ルーム環境で、窒素雰囲気下で 6 個の PCS コンテナーにパッケージ化されています。 | |||
付録: ミスカット角度の図
もしδ1= 0 ±0.5 度の場合、M 面 (1 ～ 100) の A 軸方向のオフ角度は 0 ±0.5 度です。
もしδ2= - 1 ±0.2 度の場合、M 面 (1- 100) の C 軸方向のオフ角度は - 1 ±0.2 度です。
