商品の詳細:
|
| 直径: | 4" | 等級: | 主 |
|---|---|---|---|
| 成長方法: | CZ | オリエンテーション: | <1-0-0><1-1-1>、<1-1-0> |
| タイプ/添加物: | Pのタイプ/ほう素、Nのタイプ/Phos、N Type/As、N Type/Sb | 厚さ(μm): | 525 |
| 厚さの許容: | 標準的な± 25μmの最高の機能の± 5μm | 抵抗: | 0.001-100オームcm |
| 終わる表面: | 、P/P、E/E、G/G P/E | TTV （μm）: | 標準的な<10 um、最高Capabilities<5 um |
| 弓/ゆがみ: | 標準的な<40 um、最高Capabilities<20 um | 粒子: | <10> |
| ハイライト: | MEMSデバイス シリコン・ウェーファー |
||

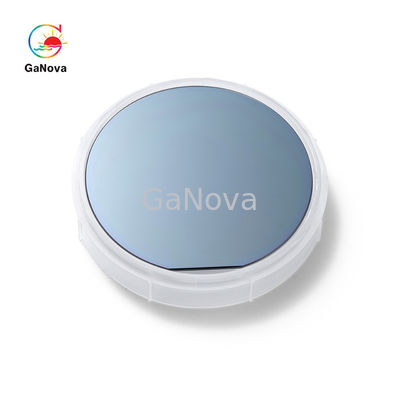

4インチのシリコンの薄片MEMS装置、集積回路、分離した装置のための熱心な基質
シリコンの薄片は私達の生命を富ませるいろいろな種類の電子デバイスにある製造の半導体のために必要な材料である。私達の少数に日常生活の実際のシリコンの薄片に出会うチャンスがある。
シリコンの薄片は薄い切れの形で円のケイ素の水晶から構成されている材料のような水晶半導体、である。
シリコンの薄片は電気を作成するために日光およびこれの光子を次々と吸収する。多くの会社は製品のテストでシリコンの薄片を使用する。この目的では、長時間プロダクトかプロトタイプは作成され、テストされる。
指定
| シリコンの薄片 | |
|
直径
|
2"/3"/4"/5"/6"/8"/12" |
| 等級 | 主 |
| 成長方法 | CZ |
| オリエンテーション | <1-0-0><1-1-1>、<1-1-0> |
| タイプ/添加物 | Pのタイプ/ほう素、Nのタイプ/Phos、N Type/As、N Type/Sb |
| 厚さ（μm） |
279/380/525/625/675/725/775 |
| 厚さの許容 | 標準的な± 25μmのCapabilit最高の/iesの± 5μm |
| 抵抗 | 0.001-100オームcm |
| 終わる表面 | 、P/P、E/E、G/G P/E |
| TTV （μm） | 標準 <10 um=""> |
| 弓/ゆがみ | 標準 <40 um=""> |
| 粒子 | <10> |
私達について
私達は電子工学、光学、opto電子工学および他の多くの分野で広く利用されたウエファー、基質およびカスタマイズされた光学ガラスparts.componentsにいろいろな材料を処理することを専門にする。私達はまた多くの国内を密接に使用して、海外大学、研究所および会社はR & Dのプロジェクトに、カスタマイズされた製品とサービスを提供する。それは私達のよい評判によって私達のすべての顧客との協同のよい関係の維持へ私達の視野である。
FAQ
Q:あなた商事会社または製造業者はであるか。
私達は工場である。
Q:どの位あなたの受渡し時間はあるか。
通常それは商品が在庫にあれば3-5日である。
またはそれは量に従って商品が在庫になければ7-10日、それあるである。
Q:サンプルを提供するか。それまたは余分は自由にあるか。
はい、私達は自由電荷のためのサンプルを提供できたが、貨物の費用を支払わない。
Q:あなたの支払い条件は何であるか。
支払の <>
支払>=5000USD、先立って80% T/T、郵送物の前のバランス。
