商品の詳細:
|
| 製品名: | ケイ素の2-4inch緑主導のGaN | サイズ: | 2インチ、4インチ |
|---|---|---|---|
| 次元: | 520±10nm | 基質の構造: | 20nmContact layer/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Siの（111の）基質 |
| パッケージ: | 、25PCS容器で、窒素の大気の下でクラス100のクリーン ルームの環境で包まれる | 証明: | UKAS/ISO9001:2015 |
| ハイライト: | 20nm GaN シリコン・ウェーバー,シリコン・ウェーバー上の520±10nmのガナ |
||

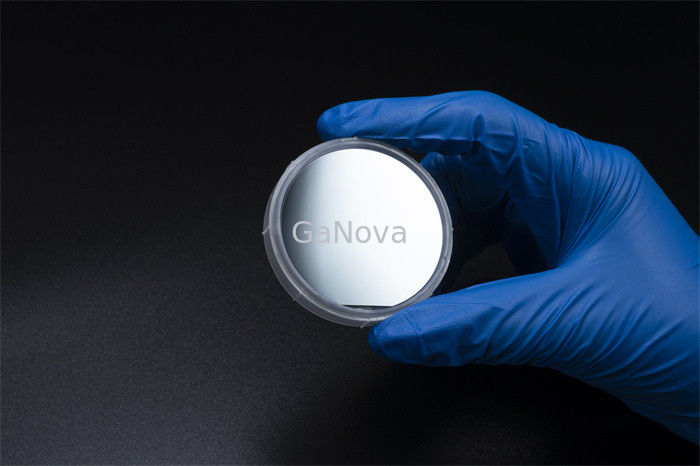

シリコンの薄片の2inch緑主導のGaN
概観
ガリウム窒化物（GaN）はパワー エレクトロニクスの世界中の革新的な転位を作成している。長年に渡って、ケイ素 ベースのMOSFETs （金属酸化膜半導体の電界効果トランジスタ）は動力を与えるために改宗者エネルギーを助ける毎日の現代世界のずっと重要部分である。
生成的な敵対的なネットワーク（GANs）は2つのニューラル・ネットワークを使用する実質データのために渡ることができるデータの新しく、総合的な例を発生させるために他に対して1つを凹めるアルゴリズムの建築（こうして「敵対的な」）である。それらはイメージの生成、ビデオ生成および声の生成で広く使用される。
| ケイ素の2-4inch緑主導のGaN | |||||||||
| 項目Si （111の）基質 | Al （Ga） Nの緩衝 | uGaN | nGaN | MQW （1-3組） | AlGaN | pGaN | 接触の層 | ||
| InGaN-QW | GaN-QB | ||||||||
| 次元 | 2インチ、4インチ | ||||||||
| 520±10nm | |||||||||
| 厚さ | 800nm | 1000nm | 3000nm | ~3nm | ~10nm | 35nm | 145nm | 20nm | |
| 構成 | Al% | / | / | / | / | / | ~15 | / | / |
| In% | / | / | / | ~25 | / | / | / | / | |
| 添加 | [Si] | / | / | 8.0E+18 | / | 2.0E+17 | / | / | / |
| [Mg] | / | / | / | / | / | 1.0E+20 | 3.0E+19 | 2.0E+20 | |
| 基質の構造 | 20nmContact layer/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Siの（111の）基質 | ||||||||
| パッケージ | 、25PCS容器で、窒素の大気の下でクラス100のクリーン ルームの環境で包まれる | ||||||||
