JDCD04-001-003 10x10mm2 100(オフ 6°) Fe ドープ自立型 Ga2O3 単結晶基板 製品グレード シングル研磨

認証
中国 Shanghai GaNova Electronic Information Co., Ltd. 認証
オンラインです

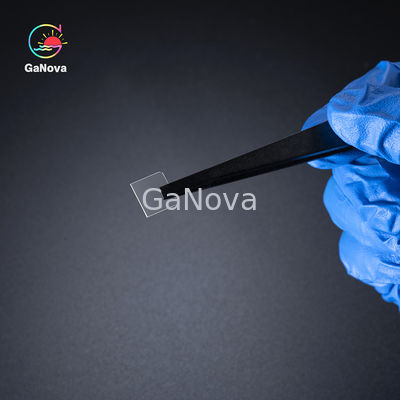

JDCD04-001-003 10x10mm2 100(オフ 6°) Fe ドープ自立型 Ga2O3 単結晶基板 製品グレード シングル研磨

JDCD04-001-003 10x10mm2 100(オフ 6°) Fe ドープ自立型 Ga2O3 単結晶基板 製品グレード シングル研磨
JDCD04-001-003 10x10mm2 100(オフ 6°) Fe ドープ自立型 Ga2O3 単結晶基板 製品グレード シングル研磨

大画像 :  JDCD04-001-003 10x10mm2 100(オフ 6°) Fe ドープ自立型 Ga2O3 単結晶基板 製品グレード シングル研磨

商品の詳細:
起源の場所: 蘇州中国
ブランド名: GaNova
証明: UKAS/ISO9001:2015
モデル番号: JDCD04-001-003
お支払配送条件:
パッケージの詳細: クラス10000のクリーンルーム環境での真空パック、6枚入りカセットまたは枚葉容器。
受渡し時間: 3-4 週日

JDCD04-001-003 10x10mm2 100(オフ 6°) Fe ドープ自立型 Ga2O3 単結晶基板 製品グレード シングル研磨

説明
厚さ: 0.6~0.8mm 製品名: 単結晶の基質
オリエンテーション: (100)オフ 6° 添加: Fe
FWHM: <350arcsec> RA: ≦5nm

10x10mm2 100(off 6°) Fe ドープされた自立型 Ga2O3 単結晶基板 製品グレードの単一研磨 厚さ 0.6~0.8mm FWHM<350arcsec、Ra≤5nm 光電子デバイス、半導体材料の絶縁層、および UV フィルター



窒化ガリウム デバイスでは、シリコン デバイスに比べて電力密度が大幅に向上します。これは、GaN がはるかに高いスイッチング周波数に耐える能力があるためです。また、高温に耐える能力も向上しています。

窒化ガリウムは、ウルツ鉱型構造を持つダイレクト バンド ギャップ半導体 (バンド ギャップ = 3.4 eV) であり、腐食環境に耐えることができる発光デバイスの製造に使用される材料です。窒化ガリウムは、Ga2O3 と NH3 を 1000°C 程度の高温で反応させることによって調製されます。



窒化ガリウム基板 -- 研究レベル
寸法 10×10mm
厚さ 0.6~0.8mm
オリエンテーション (100)オフ 6°
ドーピング フェ
研磨面 片面研磨
比抵抗/Nd-Na /
FWHM <350秒角
ラー ≦5nm
パッケージ 窒素雰囲気下のクラス100のクリーンルーム環境でパッケージング





私たちに関しては

私たちは、さまざまな材料をウェーハ、基板、およびカスタマイズされた光学ガラス部品に加工することを専門としています。これらの部品は、エレクトロニクス、光学、オプトエレクトロニクス、および他の多くの分野で広く使用されています。また、国内外の多くの大学、研究機関、企業と緊密に連携し、研究開発プロジェクト向けにカスタマイズされた製品とサービスを提供しています。私たちの良い評判によって、すべてのお客様と協力関係を維持することが私たちのビジョンです。





よくある質問

Q: あなたは商社ですか、それともメーカーですか?
私たちは工場です。
Q:納期はどのくらいですか?
通常、在庫がある場合は3~5日です。
または、商品が在庫にない場合は、数量に応じて7〜10日です。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか?
はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
お支払い <=5000USD、100% 前払い。
Paymen >=5000USD、前もって 80% T/T、shippment の前のバランス。
