商品の詳細:
|
| 厚さ: | 0.6~0.8mm | 製品名: | 単結晶の基質 |
|---|---|---|---|
| オリエンテーション: | （010）(201) | FWHM: | <350arcsec> |
| RA: | ≤0.5nm | 次元: | 10*10mm;10*15mm |
| ハイライト: | 10x15mm2 Ga2O3 ウェーハ、UID ドープ Ga2O3 基板、Ga2O3 ウェーハシングル研磨,UID Doped Ga2O3 Substrate,Ga2O3 Wafer Single Polishing |
||

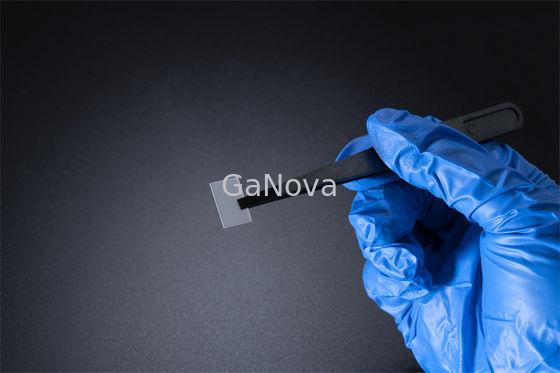

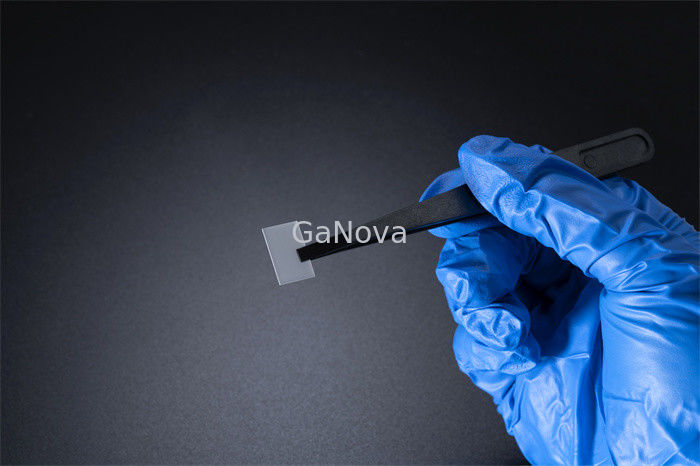

JDCD04-001-005 10x15mm2(-201)UIDドープ自立型Ga2〇3単結晶基板 製品グレード シングル研磨
10x15mm2(-201)UID ドープ自立型 Ga2O3 単結晶基板 製品グレード シングル研磨 厚さ 0.6~0.8mm FWHM＜350arcsec,Ra≤0.5nm 抵抗 4.13E+17Ω/cm-3光電子デバイス、半導体材料の絶縁層、および UV フィルター
エネルギー効率の向上、必要な動作部品の小型化、およびスイッチング周波数の向上により、電力密度が向上し、これらすべての要因を考慮すると、デバイス速度が大幅に高速化されます。シリコンベースのデバイスと比較して、処理能力が大幅に向上します。したがって、ガリウム デバイスとシリコン デバイスを比較すると、窒化ガリウム デバイスの処理速度は著しく高速になります。
| 窒化ガリウム基板 -- 研究レベル | ||
| 寸法 | 10×10mm | 10×15mm |
| 厚さ | 0.6~0.8mm | |
| オリエンテーション | (010) | (201) |
| ドーピング | UID | |
| 研磨面 | 片面研磨 | |
| 比抵抗/Nd-Na | / | 4.13E+17 |
| FWHM | <350秒角 | |
| ラー | ≤0.5nm | |
| パッケージ | 窒素雰囲気下のクラス100のクリーンルーム環境でパッケージング | |
私たちに関しては
私たちは、さまざまな材料をウェーハ、基板、およびカスタマイズされた光学ガラス部品に加工することを専門としています。これらの部品は、エレクトロニクス、光学、オプトエレクトロニクス、および他の多くの分野で広く使用されています。また、国内外の多くの大学、研究機関、企業と緊密に連携し、研究開発プロジェクト向けにカスタマイズされた製品とサービスを提供しています。私たちの良い評判によって、すべてのお客様と協力関係を維持することが私たちのビジョンです。
よくある質問
Q: あなたは商社ですか、それともメーカーですか?
私たちは工場です。
Q：納期はどのくらいですか？
通常、在庫がある場合は3～5日です。
または、商品が在庫にない場合は、数量に応じて7〜10日です。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか？
はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
お支払い <=5000USD、100% 前払い。
Paymen >=5000USD、前もって 80% T/T、shippment の前のバランス。
