| ゆがみ（μm）: | ≤50μm | 直径: | 153±0.5mm |
|---|---|---|---|
| 厚さ: | 500±50mm | 弓: | ≤50μm |
| 水晶オリエンテーション: | 4°off軸線toward<11-20>±0.5° | 主位置決め刃長: | 18.0±2.0 |
| ハイライト: | SグレードのSiCシードクリスタル,φ153±0.5mm SiCシードクリスタル,6?? SiC 種子結晶 |
||

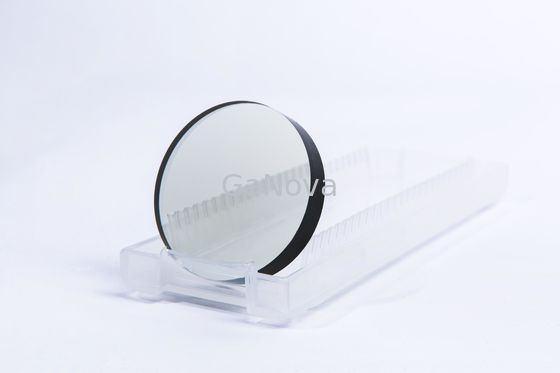

SiCの種結晶Sの等級6" Sの等級φ153±0.5mm
SiCは優秀な熱コンダクターである。熱はSiCを他の半導体材料よりもっと容易に貫流する。実際、室温で、SiCにあらゆる金属より高い熱伝導性がある。この特性はまだSiC装置が非常に高い発電のレベルで作動し、発生する多量の余分な熱を散らすことを可能にする。
| 等級 | Sのレベル | Sのレベル |
| 種結晶の指定 | 6" SiC | 6" SiC |
| 直径（mm） | 153±0.5 | 155±0.5 |
| 厚さ（μm） | 500±50 | 500±50 |
| 弓（μm） | ≤50 | ≤50 |
| ゆがみ（μm） | ≤50 | ≤50 |
| 水晶オリエンテーション | 4°off軸線toward±0.5°<11-20> | 4°off軸線toward±0.5°<11-20> |
| 主要な位置の端の長さ | 18.0±2.0 | 18.0±2.0 |
| Subpositionのdegeの長さ | 8.0±2.0 | 8.0±2.0 |
| 端の方向の位置 |
Siの表面:主要な位置の側面に沿って右回りに回しなさい:90°±5° Cの表面:主要な位置の側面に沿って左回りに回しなさい:90°±5° |
Siの表面:主要な位置の側面に沿って右回りに回しなさい:90°±5° Cの表面:主要な位置の側面に沿って左回りに回しなさい:90°±5° |
| 抵抗 | 0.01~0.04Ω·cm | 0.01~0.04Ω·cm |
| 表面の粗さ | DSPのCの表面Ra≤1.0nm | DSPのCの表面Ra≤1.0nm |
| 単結晶の地帯の直径（mm） | ≥150mm | ≥152mm |
| 微小管密度 | ≤0.5/cm2 | ≤0.5/cm2 |
| 崩壊の側面 | ≤2mm | ≤2mm |
| 包装方法 | 単一部分のパッキング | 単一部分のパッキング |
| 注目:単結晶の地帯はひびおよびpolytypeなしで区域を示す。 | ||
私達について
私達は電子工学、光学、opto電子工学および他の多くの分野で広く利用されたウエファー、基質およびカスタマイズされた光学ガラスparts.componentsにいろいろな材料を処理することを専門にする。私達はまた多くの国内を密接に使用して、海外大学、研究所および会社はR & Dのプロジェクトに、カスタマイズされた製品とサービスを提供する。それは私達のよい評判によって私達のすべての顧客との協同のよい関係の維持へ私達の視野である。
FAQ
Q:あなた商事会社または製造業者はであるか。
私達は工場である。
Q:どの位あなたの受渡し時間はあるか。
通常それは商品が在庫にあれば3-5日である。
またはそれは量に従って商品が在庫になければ7-10日、それあるである。
Q:サンプルを提供するか。それまたは余分は自由にあるか。
はい、私達は自由電荷のためのサンプルを提供できたが、貨物の費用を支払わない。
Q:あなたの支払い条件は何であるか。
支払の <>
支払>=5000USD、先立って80% T/T、郵送物の前のバランス。
