| 直径: | 105±0.5mm | キャリアのタイプ: | 500±50μm |
|---|---|---|---|
| TTV: | ≤15μm | 弓（μm） /Warp （μm）: | ≤45 |
| 水晶オリエンテーション: | 4°off軸線toward<11-20>±0.5° | 主位置決め刃長: | 32.5±2.0 |
| サブポジションの角度の長さ: | 18.0±2.0 | 抵抗: | 0.01~0.028Ω·cm |
| ハイライト: | シリコンカービッドシードクリスタル |
||

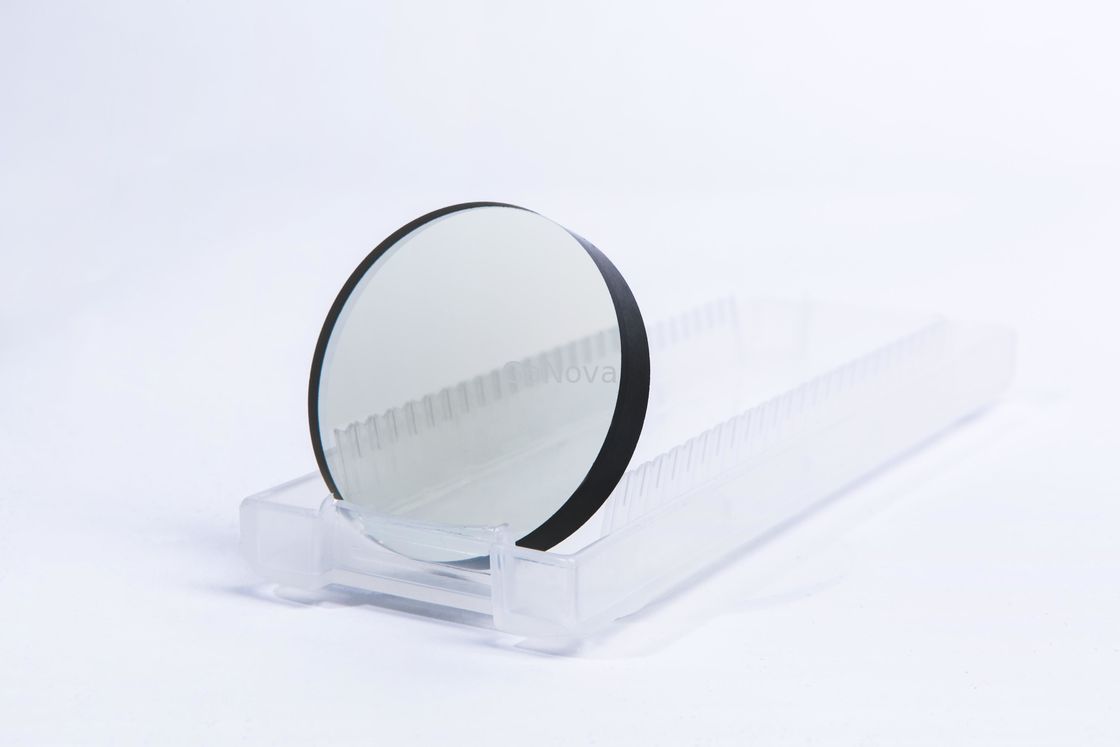

JDZJ01-001-007炭化ケイ素の種結晶
SiCで形作られる電子デバイスは本質的な伝導の効果から苦労なしでで高温ので広いエネルギーbandgapの非常に作動できる。また、この特性はSiCがbluelightの可能なダイオードおよびほぼ太陽盲目の紫外線フォトディテクターを出す製作をする短波ライトを出し、検出するようにする。
| 4&6inch SiCの種結晶 | ||
| 等級 | Sのレベル | Sのレベル |
| 種結晶の指定 | 6" SiC | 6" SiC |
| 直径（mm） | 105±0.5 | 153±0.5 |
| 厚さ（μm） | 500±50 | 350±20か500±50 |
| TTV （μm） | ≤15 | ≤15 |
| 弓（μm） /Warp （μm） | ≤45 | ≤60 |
| 水晶オリエンテーション | 4°off軸線toward±0.5°<11-20> | 4°off軸線toward±0.5°<11-20> |
| 主要な位置の端の長さ | 32.5±2.0 | 18.0±2.0 |
| Subpositionのdegeの長さ | 18.0±2.0 | 6.0±2.0 |
| 端の方向の位置 |
Siの表面:主要な位置の側面に沿って右回りに回しなさい:90°±5° Cの表面:主要な位置の側面に沿って左回りに回しなさい:90°±5° |
Siの表面:主要な位置の側面に沿って右回りに回しなさい:90°±5° Cの表面:主要な位置の側面に沿って左回りに回しなさい:90°±5° |
| 抵抗 | 0.01~0.028Ω·cm | 0.01~0.028Ω·cm |
| 表面の粗さ | SSPの磨くCの表面Ra≤1.0nm | DSPのCの表面Ra≤1.0nm |
| 単結晶の地帯の直径（mm） | ≥102mm | ≥150mm |
| 微小管密度 | ≤1/cm2 | ≤1/cm2 |
| 崩壊の側面 | ≤1mm | ≤2mm |
| 包装方法 | 単一部分のパッキング | 単一部分のパッキング |
| 注目:単結晶の地帯はひびおよびpolytypeなしで区域を示す。 | ||
