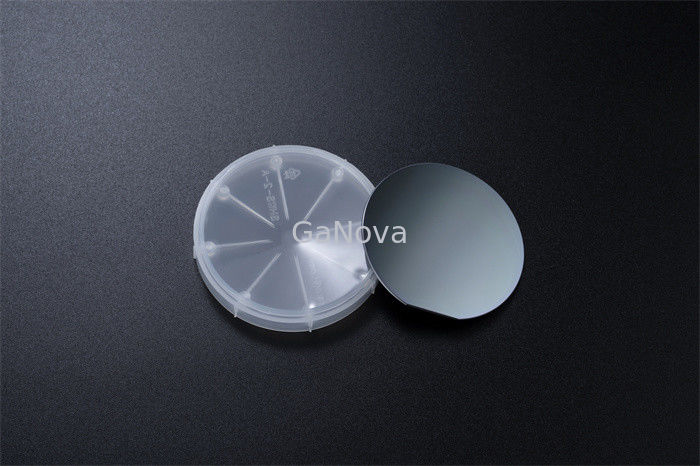

AlGaN Buffer Thickness 600nm 2inch Blue-LED GaN On Silicon Wafer

シリコンウエハー上の2インチ青色LED GaN

GaN で使用される主な基板は、シリコン カーバイド (SiC)、シリコン (Si)、ダイヤモンドの 3 つです。SiC 上の GaN は 3 つの中で最も一般的であり、軍事およびハイパワー ワイヤレス インフラストラクチャ アプリケーションのさまざまなアプリケーションで使用されています。GaN on Si は新しい基板で、その性能は SiC ほどではありませんが、より経済的です。GaN on Diamond は最高の性能を発揮しますが、新しく比較的高価であるため、これが使用されているアプリケーションは限られています。
