ポリタイプ なし 可 SiC エピタキシャルウェーハ P-MOS P-SBD D グレード

ポリタイプ なし 可 SiC エピタキシャルウェーハ P-MOS P-SBD D グレード
Polytype None Permitted SiC Epitaxial Wafer P-MOS P-SBD D Grade
ポリタイプ なし 可 SiC エピタキシャルウェーハ P-MOS P-SBD D グレード ポリタイプ なし 可 SiC エピタキシャルウェーハ P-MOS P-SBD D グレード

大画像 :  ポリタイプ なし 可 SiC エピタキシャルウェーハ P-MOS P-SBD D グレード

商品の詳細:
起源の場所: 蘇州中国
ブランド名: GaNova
証明: UKAS/ISO9001:2015
モデル番号: JDCD03-001-004
お支払配送条件:

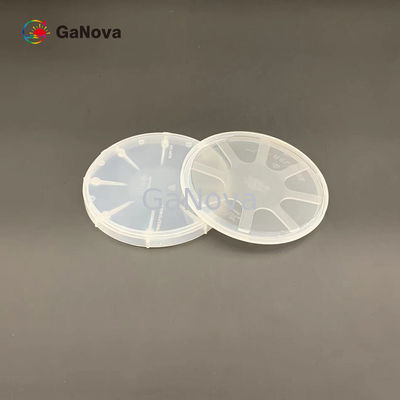

パッケージの詳細: クラス10000のクリーンルーム環境での真空パック、25枚入りカセットまたは枚葉容器。
受渡し時間: 3-4 週日
支払条件: T/T

ポリタイプ なし 可 SiC エピタキシャルウェーハ P-MOS P-SBD D グレード

説明
製品名: Sicのエピタキシアル ウエファー 第一次平らな長さ: 47.5mmの± 1.5mm
直径: 150.0mm +0mm/-0.2mm 結晶形: 4h
Polytype: どれも割り当てなかった 表面のオリエンテーション: Off-Axis:4°toward <11-20>±0.5の°
ハイライト:

SiCエピタキシャルウェーハ P-MOS、Dグレードシリコンエピウェーハ、SiCエピタキシャルウェーハ P-SBD

,

D Grade silicon epi wafer

,

SiC Epitaxial Wafer P-SBD

JDCD03-001-004 Sic エピタキシャルウェーハ P-MOS P-SBD D グレード ポリタイプ なし 可

JDCD03-001-004





概要

SiC ウェーハは、優れた電気特性と熱特性を備えた半導体材料です。幅広い用途に最適な高性能半導体です。高い耐熱性に加えて、非常に高い硬度も備えています。

他の半導体と比較して、炭化ケイ素ウエハーは幅広い電力および電圧アプリケーションに最適です。これは、さまざまな電気および光学デバイスに適していることを意味します。




財産 P-MOSグレード P-SBDグレード Dグレード
クリスタルフォーム 4H
ポリタイプ なし Area≤5%
(MPD)a ≤0.2/cm2 ≤0.5/cm2 ≤5/cm2
六角プレート なし Area≤5%
六方晶多結晶 なし
インクルージョンa Area≤0.05% Area≤0.05% なし
抵抗率 0.015Ω・cm~0.025Ω・cm 0.015Ω・cm~0.025Ω・cm 0.014Ω・cm~0.028Ω・cm
(EPD)a ≤4000/cm2 ≤8000/cm2 なし
(TED)a ≤3000/cm2 ≤6000/cm2 なし
(BPD)a ≤1000/cm2 ≤2000/cm2 なし
(TSD)a ≤600/cm2 ≤1000/cm2 なし
積層欠陥 ≤0.5% エリア ≤1% エリア なし



表面金属汚染



(Al、Cr、Fe、Ni、Cu、Zn、Pb、Na、K、Ti、Ca、V、Mn) ≤1E11 cm-2

直径 150.0mm +0mm/-0.2mm
表面の向き 軸外:<11-20>に向かって4°±0.5°
一次平面長 47.5mm±1.5mm
二次平面長 二次フラットなし
プライマリ フラット方向 <11-20>±1°に平行
セカンダリ フラット方向 なし
直交ミスオリエンテーション ±5.0°
表面仕上げ C面:光学研磨、Si面:CMP
ウェーハエッジ 面取り

表面粗さ

(10μm×10μm)

Si 面 Ra≤0.20 nm ; C 面 Ra≤0.50 nm
厚さa 350.0μm±25.0μm
LTV(10mm×10mm)a ≦2μm ≦3μm
(TTV)a ≦6μm ≦10μm
(弓)a ≤15μm ≤25μm ≤40μm
(ワープ)a ≤25μm ≤40μm ≤60μm
チップ/インデント なし 許可 ≥0.5mm 幅と深さ 数量 2 ≤1.0 mm 幅と奥行き

a

(Siフェイス、CS8520)

≤5かつ累積長さ≤0.5×ウェーハ直径

≤5かつ累積長さ≤1.5×ウェーハ

直径

トゥア(2mm×2mm) ≥98% ≥95% なし
クラック なし
汚染 なし
財産 P-MOSグレード P-SBDグレード Dグレード
エッジ除外 3mm

備考: の付いた項目は、3mm のエッジ除外が使用されます。a.





私たちに関しては

私たちは、さまざまな材料をウェーハ、基板、およびカスタマイズされた光学ガラス部品に加工することを専門としています。これらの部品は、エレクトロニクス、光学、オプトエレクトロニクス、および他の多くの分野で広く使用されています。また、国内外の多くの大学、研究機関、企業と緊密に連携し、研究開発プロジェクト向けにカスタマイズされた製品とサービスを提供しています。私たちの良い評判によって、すべてのお客様と協力関係を維持することが私たちのビジョンです。



よくある質問

Q: あなたは商社ですか、それともメーカーですか?
私たちは工場です。
Q:納期はどのくらいですか?
通常、在庫がある場合は3~5日です。
または、商品が在庫にない場合は、数量に応じて7〜10日です。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか?
はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
お支払い <=5000USD、100% 前払い。
Paymen >=5000USD、前もって 80% T/T、shippment の前のバランス。
