商品の詳細:
|
| 製品名: | GaAs (100) アンドープ基板 | 成長方法: | VGF |
|---|---|---|---|
| 行為の種類: | S-C-N | ドーパント: | GaAs-Si |
| 方位角: | 0° | オリエンテーション: | EJ[0-1-1]±0.5° |
| ハイライト: | 光学ガリウム砒素基板、光通信用エピウエハ、LED用ガリウム砒素基板,Optical Communications Epi Wafer,LEDs gallium arsenide substrate |
||
2 インチ GaAs (100) アンドープ基板
概要
ガリウム砒素は、光通信および制御システムで使用される発光ダイオード (LED) の製造に使用されます。ガリウムヒ素は、リニア IC およびデジタル IC の製造においてシリコンを置き換えることができます。リニア ( アナログ とも呼ばれる) デバイスには、オシレーターとアンプが含まれます。デジタル デバイスは、電子スイッチングやコンピュータ システムで使用されます。
|
GaAs-Siウェーハ |
|
|
成長方法 |
VGF |
| 行為の種類 | SCN |
| ドーパント | GaAs-Si |
| オリエンテーション | (100)<111>A方向へ15°±0.5°オフ |
| 方位角 | 0° |
| オリエンテーション | EJ[0-1-1]±0.5° |
| OF 長さ (mm) | 17±1 |
| IFの向き | EJ[0-11]±0.5° |
| IF長さ(mm) | 7±1 |
| 直径(mm) | 50.8±0.2 |
| CC(/cc) | 0.4E18~1E18 |
| 抵抗率（Ω・cm） | なし |
| 可動性(cm2/vs) | 1000以上 |
| EPD(/cm2) | ≤5000 |
| 厚さ(ええと) | 350±20 |
| TTV(ええと) | <10 |
| TTR(ええと) | <10 |
| 弓(うーん) | <15 |
| 反り(うーん) | <15 |
| 水面 | Side1: ポリッシュ Side2: エッチング |

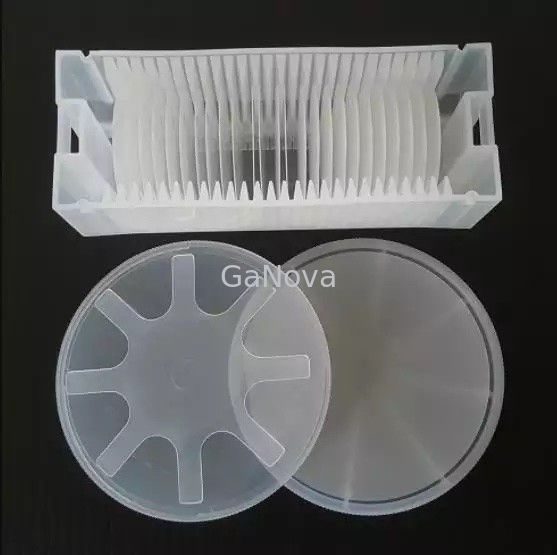

| 包装 | カセットまたはシングル |
