商品の詳細:
|
| 製品名: | GaAs (100) アンドープ基板 | ドーパント: | GaAs-Si |
|---|---|---|---|
| 方位角: | 0° | オリエンテーション: | EJ[0-1-1]±0.5° |
| OF 長さ (mm): | 17±1 | IFの向き: | EJ[0-11]±0.5° |
| ハイライト: | GaAsエピウェーハ UKAS、2inch GaAs Siウェーハ、半導体ガリウム砒素ウェーハ,2inch GaAs Si Wafer,Semiconductor Gallium arsenide Wafer |
||
GaAs-Si ウェーハ 2 インチ GaAs (100) アンドープ基板 (100)<111>A 方向に 15°±0.5°オフ
概要
ガリウムヒ素 (化学式 GaAs) は、一部のダイオード、電界効果トランジスタ (FET)、および集積回路 (IC) で使用される半導体化合物です。ほとんどが電子である電荷キャリアは、原子の間を高速で移動します。これにより、GaAs コンポーネントは、超高無線周波数や高速電子スイッチング アプリケーションで役立ちます。GaAs デバイスは、他のほとんどの種類の半導体コンポーネントよりもノイズが少なくなります。これは微弱信号の増幅において重要です。
|
GaAs-Siウェーハ |
|
|
成長方法 |
VGF |
| 行為の種類 | SCN |
| ドーパント | GaAs-Si |
| オリエンテーション | (100)<111>A方向へ15°±0.5°オフ |
| 方位角 | 0° |
| オリエンテーション | EJ[0-1-1]±0.5° |
| OF 長さ (mm) | 17±1 |
| IFの向き | EJ[0-11]±0.5° |
| IF長さ(mm) | 7±1 |
| 直径(mm) | 50.8±0.2 |
| CC(/cc) | 0.4E18~1E18 |
| 抵抗率（Ω・cm） | なし |
| 可動性(cm2/vs) | 1000以上 |
| EPD(/cm2) | ≤5000 |
| 厚さ(ええと) | 350±20 |
| TTV(ええと) | <10 |
| TTR(ええと) | <10 |
| 弓(うーん) | <15 |
| 反り(うーん) | <15 |
| 水面 | Side1: ポリッシュ Side2: エッチング |

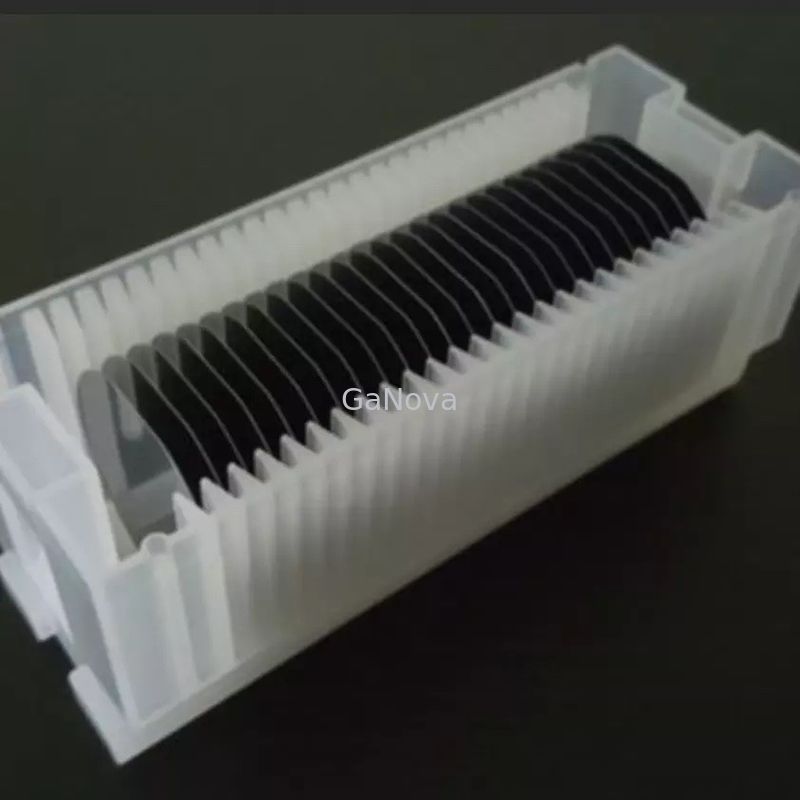

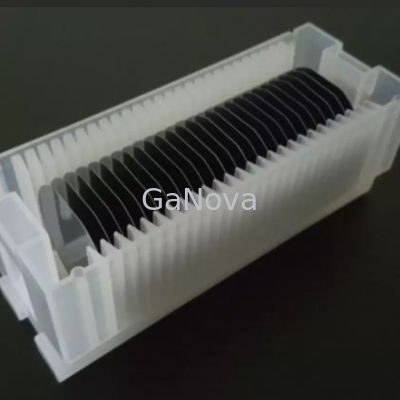

| 包装 | カセットまたはシングル |
私たちに関しては
私たちは、さまざまな材料をウェーハ、基板、およびカスタマイズされた光学ガラス部品に加工することを専門としています。これらの部品は、エレクトロニクス、光学、オプトエレクトロニクス、および他の多くの分野で広く使用されています。また、国内外の多くの大学、研究機関、企業と緊密に連携し、研究開発プロジェクト向けにカスタマイズされた製品とサービスを提供しています。私たちの良い評判によって、すべてのお客様と協力関係を維持することが私たちのビジョンです。
よくある質問
Q: あなたは商社ですか、それともメーカーですか?
私たちは工場です。
Q：納期はどのくらいですか？
通常、在庫がある場合は3～5日です。
または、商品が在庫にない場合は、数量に応じて7〜10日です。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか？
はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
お支払い <=5000USD、100% 前払い。
Paymen >=5000USD、前もって 80% T/T、shippment の前のバランス。
