商品の詳細:
|
FWHM: | <350arcsec> | 磨かれた表面: | 磨かれる単一の側面 |
---|---|---|---|
厚さ: | 0.6~0.8mm | 製品名: | 単結晶の基質 |
RA: | ≤0.3nm | パッケージ: | 、窒素の大気の下でクラス100のクリーン ルームの環境で包まれる |
ハイライト: | Ga2O3 Feドープウェーハ、単結晶Ga2O3基板、Feドープウェーハ10x10mm2,Single crystal Ga2O3 substrate,Fe Doped Wafer 10x10mm2 |

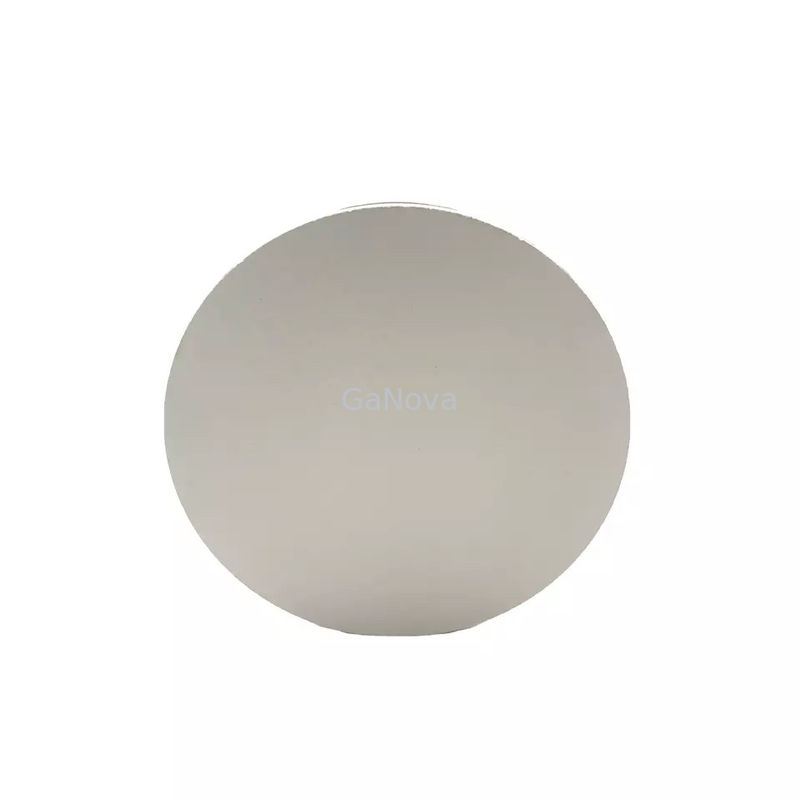

10×10mm2(-201) Fe ドープ自立型 Ga2O3 単結晶基板 製品グレード シングル研磨 厚さ 0.6~0.8mm FWHM<350arcsec,Ra≤0.3 nm オプトエレクトロニクス デバイス、半導体材料の絶縁層、および UV フィルター
ガ2〇3Al の長い歴史と相平衡を持っています。2〇3-ガ2〇3-H2O 系は 1952 年に最初に報告されました 1 。2〇3また、それらの安定領域も特定されました。
一般的に同定されている Ga の多形は 5 つあります。2〇3、α、β、γ、δ、ε 2-10 と表示されます。これらは、それぞれコランダム (α)、単斜晶 (β)、欠陥スピネル (γ)、斜方晶 (ε) として知られており、δ 相は斜方晶相の一形態として一般に受け入れられています。
窒化ガリウム基板 -- 製品レベル | ||
寸法 | 10×15mm | 10×10mm |
厚さ | 0.6~0.8mm | |
オリエンテーション | (201) | |
ドーピング | フェ | スン |
研磨面 | 片面研磨 | |
比抵抗/Nd-Na | / | <9E18 |
FWHM | <350秒角 | |
ラー | ≤0.3nm | |
パッケージ | 窒素雰囲気下のクラス100のクリーンルーム環境でパッケージング |
