商品の詳細:
|
| 直径: | 4" | オリエンテーション: | <100>、<111> |
|---|---|---|---|
| タイプ/添加物: | Pのタイプ/ほう素、Nのタイプ/Phos、N Type/As、N Type/Sb | 厚さ(μm): | 300-725 |
| 抵抗: | 0.001-20000オームcm | 終わる表面: | P/E P/P |
| 粒子: | <10> | ||
| ハイライト: | MEMS 処理 SOI エピタキシアル・ウェーファー,4インチのSOI上位骨盤,SOI エピタキシアル・ウェーファー |
||

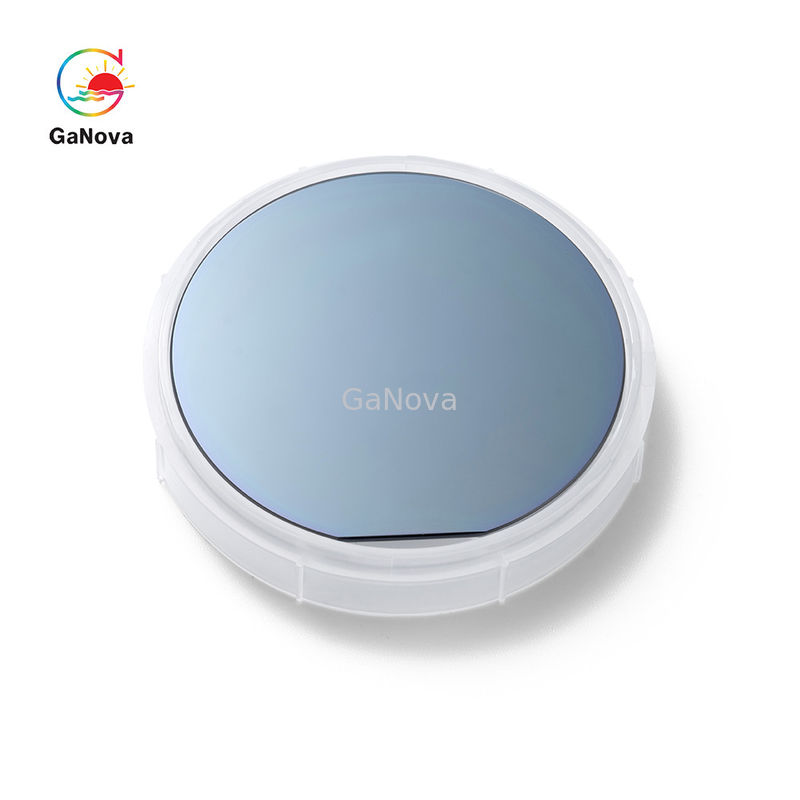

MEMS プロセス用 4 インチ SOI エピタキシャルウェーハ
概要
シリコン結晶は金属のように見えますが、完全な金属ではありません。原子間を容易に移動する「自由電子」により、金属は電気の良導体であり、電気は電子の動きです。一方、純粋なシリコン結晶はほぼ絶縁体です。それを通過する電気はほとんどありません。ただし、これはドーピングと呼ばれるプロセスによって変更できます。
仕様
| SOI | |||||
| 直径 | 4インチ | 5インチ | 6インチ | 7'' | |
|
デバイス層 |
ドーパント | ホウ素、リン、ヒ素、アンチモン、アンドープ | |||
| オリエンテーション | <100>,<111> | ||||
| タイプ | SIMOX、BESOI、Simbond、スマートカット | ||||
| 抵抗率 | 0.001-20000オームcm | ||||
| 厚さ(ええと) | 0.2～150 | ||||
| 均一性 | <5% | ||||
| ボックスレイヤー | 厚さ(ええと) | 0.4～3 | |||
| 均一 | <2.5% | ||||
|
基板 |
オリエンテーション | <100>、<111> | |||
| タイプ/ドーパント | P型/ボロン、N型/リン、N型/As、N型/Sb | ||||
| 厚さ(ええと) | 300-725 | ||||
| 抵抗率 | 0.001-20000オームcm | ||||
| 表面仕上げ | P/P、P/E | ||||
| 粒子 | <10@.0.3um | ||||
私たちに関しては
私たちは、さまざまな材料をウェーハ、基板、およびカスタマイズされた光学ガラス部品に加工することを専門としています。これらの部品は、エレクトロニクス、光学、オプトエレクトロニクス、および他の多くの分野で広く使用されています。また、国内外の多くの大学、研究機関、企業と緊密に連携し、研究開発プロジェクト向けにカスタマイズされた製品とサービスを提供しています。私たちの良い評判によって、すべてのお客様と協力関係を維持することが私たちのビジョンです。
よくある質問
Q: あなたは商社ですか、それともメーカーですか?
私たちは工場です。
Q：納期はどのくらいですか？
通常、在庫がある場合は3～5日です。
または、商品が在庫にない場合は、数量に応じて7〜10日です。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか？
はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
お支払い <=5000USD、100% 前払い。
Paymen >=5000USD、前もって 80% T/T、shippment の前のバランス。
