商品の詳細:
|
オリエンテーション: | <100>、<111> | タイプ/添加物: | Pのタイプ/ほう素、Nのタイプ/Phos、N Type/As、N Type/Sb |
---|---|---|---|
均等性: | <5> | 抵抗: | 0.001-20000オームcm |
終わる表面: | 、P/P P/E | 均等性: | <2> |
粒子: | <10> |

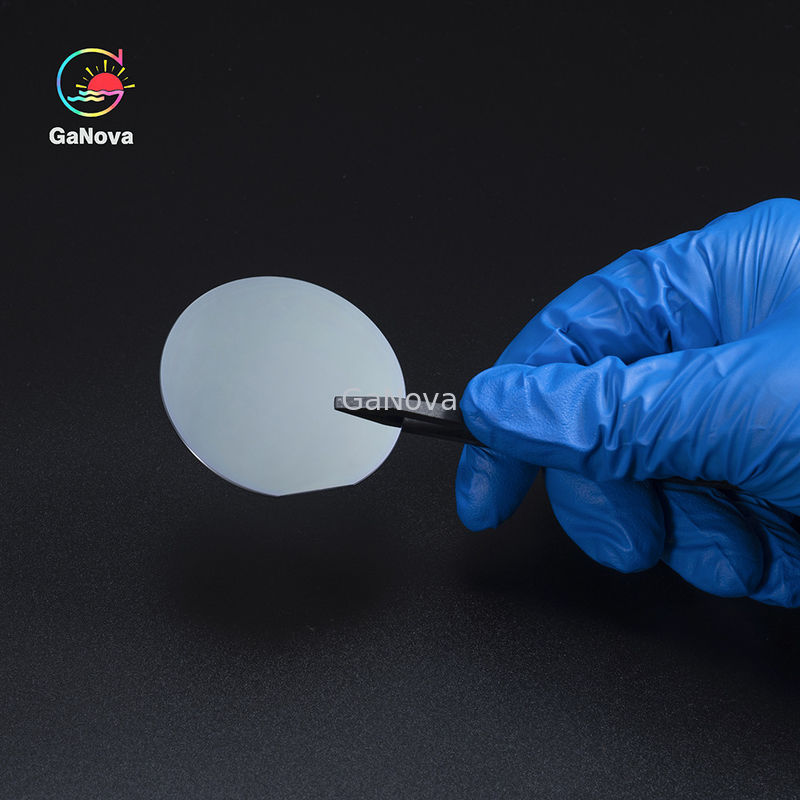

MEMSの処理のための5インチSOIのエピタキシアル ウエファー
概観
シリコンの薄片(Siのウエファー)は薄い切れの非常に純粋な結晶させたケイ素である。シリコンの薄片はマイクロエレクトロニック装置のための基質として機能し、伝導性および入手可能性のために電子回路を造ることに特に有用にである。ケイ素は第7全体の宇宙の共通の要素および地球の2番目に新し共通の要素として来る。ケイ素を含んでいるある共通材料は浜の砂、水晶、燧石、瑪瑙、特にである。ケイ素は煉瓦、セメントおよびガラスのような建築材の主要コンポーネントである。それはまた電子および技術セクターの最も広く利用されるためにそれを作った共通の半導体として図表を越える
指定
SOI | |||||
直径 | 4'' | 5'' | 6'' | 7'' | |
装置層 |
添加物 | ほう素、Phosのヒ素、Undopedアンチモン | |||
オリエンテーション | <100>、<111> | ||||
タイプ | SIMOX、BESOI、スマート カットのSimbond | ||||
抵抗 | 0.001-20000オームcm | ||||
厚さ(um) | 0.2-150 | ||||
均等性 | <5> | ||||
箱の層 | 厚さ(um) | 0.4-3 | |||
均等性 | <2> | ||||
基質 |
オリエンテーション | <100>、 <111> | |||
タイプ/添加物 | Pのタイプ/ほう素、Nのタイプ/Phos、N Type/As、N Type/Sb | ||||
厚さ(um) | 300-725 | ||||
抵抗 | 0.001-20000オームcm | ||||
終わる表面 | P/E P/P | ||||
粒子 | <10> |
私達について
私達は電子工学、光学、opto電子工学および他の多くの分野で広く利用されたウエファー、基質およびカスタマイズされた光学ガラスparts.componentsにいろいろな材料を処理することを専門にする。私達はまた多くの国内を密接に使用して、海外大学、研究所および会社はR & Dのプロジェクトに、カスタマイズされた製品とサービスを提供する。それは私達のよい評判によって私達のすべての顧客との協同のよい関係の維持へ私達の視野である。
FAQ
Q:あなた商事会社または製造業者はであるか。
私達は工場である。
Q:どの位あなたの受渡し時間はあるか。
通常それは商品が在庫にあれば3-5日である。
またはそれは量に従って商品が在庫になければ7-10日、それあるである。
Q:サンプルを提供するか。それまたは余分は自由にあるか。
はい、私達は自由電荷のためのサンプルを提供できたが、貨物の費用を支払わない。
Q:あなたの支払い条件は何であるか。
支払の <>
支払>=5000USD、先立って80% T/T、郵送物の前のバランス。
